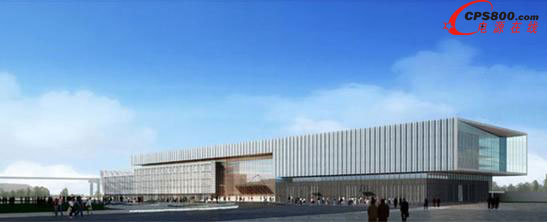

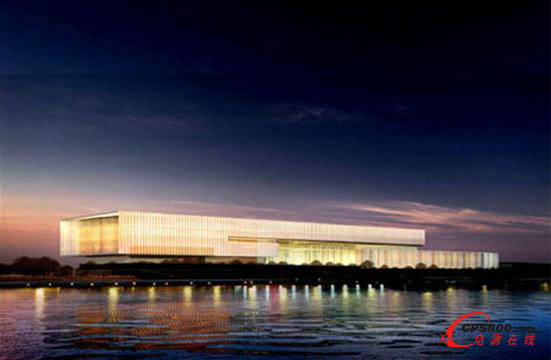

上海世博会的共有五座永久性建筑,“一轴四馆”,即世博轴心大道,世博中心、主题馆、中国馆和演艺中心。世博中心位于卢浦大桥东侧世博园区B区滨江绿地,于2007年6月开工,竣工于2009年12月,落成后将作为2010年世博会运营指挥中心、庆典会议中心、新闻中心、论坛活动中心使用。
世博中心东西长约350米,南北宽约140米,总建筑面积约14.97万平方米,建筑群落由2个体块组成,东部为多功能区,西侧为会议区,东西之间为顶部相接的2层连廊,下部为挑空的视觉通廊。
项目方案:
世博中心配套了十分完善的弱电系统工程,一共应用了70余套UPS,涉及到台达大、中、小型全功率段产品,包括NT系列,H系列,N+系列機型。中达UPS全程跟进此项目,以“白玉兰奖”为要求严格控制品质、流程,全力配合设计,施工单位。克服了现场安装空间小,监控信号要求多样化等难点,经过将近一年的努力,顺利完成了该场馆的系统定制,供货,施工及验收。
项目配置:
序号 |
设备名称 |
型号 |
单位 |
数量 |
描述 |
1 |
80KVA UPS主机 |
GES-NT80KVA |
台 |
1 |
|
2 |
80KVA UPS电池 |
DCF126-12V/100AH |
套 |
1 |
每套系统配置87颗12V-100AH电池; |
3 |
80KVA UPS电池柜 |
DBC30B2 |
套 |
1 |
每套系统配置3只电池柜; |
4 |
80KVA UPS电池连接线缆 |
|
套 |
1 |
含5米柜间联机和电池联机; |
5 |
50KVA UPS主机 |
GES-NT50KVA |
台 |
5 |
|
6 |
50KVA UPS电池 |
DCF126-12V/100AH |
套 |
5 |
每套系统配置87颗12V-65AH电池; |
7 |
50KVA UPS电池柜 |
DBC30B2 |
套 |
5 |
每套系统配置3只电池柜; |
8 |
50KVA UPS电池连接线缆 |
|
套 |
5 |
含5米柜间联机和电池联机; |
9 |
30KVA UPS主机 |
GES-H30KVA |
台 |
2 |
|
10 |
30KVA UPS电池 |
DCF126-12V/80AH |
套 |
2 |
每套系统配置40颗12V-80AH电池; |
11 |
30KVA UPS电池柜 |
DBC20A |
套 |
2 |
每套系统配置2只电池柜; |
12 |
30KVA UPS电池连接线缆 |
|
套 |
2 |
含5米柜间联机和电、池联机; |
13 |
20KVA UPS主机 |
GES-H20KVA |
台 |
1 |
|
14 |
20KVA UPS电池 |
DCF126-12V/120AH |
套 |
1 |
每套系统配置20颗12V-120AH电池; |
15 |
20KVA UPS电池柜 |
DBC20B |
套 |
1 |
每套系统配置1只电池柜; |
16 |
20KVA UPS电池连接线缆 |
|
套 |
1 |
含5米柜间联机和电池联机; |
17 |
3KVA UPS主机 |
GES-N3KVA |
套 |
52 |
|
18 |
3KVA UPS电池 |
DCF126-12V/65AH |
套 |
52 |
每套系统配置6颗12V-65AH电池; |
项目总结:
台达大、中、小三个功率段的UPS全线入围世博中心项目,不仅体现了台达有为世博顺利举办保驾护航的技术、品质实力,还体现了整个台达产品“绿色、节能、可靠”特点与“科技世博、绿色世博、平安世博”理念的契合。■
来源:台达电子
