前言
随着UPS技术和IT技术的不断发展,UPS朝着智能化、高频化、网络化等方面实现技术创新,UPS的应用深入各行各业,分布越来越广,根据当前的实际情况UPS该如何管理呢?目前市场上主要有两种方式:一种是通过UPS提供的各种通讯接口、网络附件、相关软件来实现。另一种是通过动力环境集中监控,采用协议转换器、工控机等以硬件为主的方式实现。而管理的目的就是要利用计算机网络,对不同区域、不同种类的UPS进行监控,随时了解每台UPS的工作状况,及时处理UPS发生的各种异常情况,确保UPS用电设备的安全运行,同时又可以减少人员维护费用,无人职守机房也将越来越多,针对市场上的需求,我以台达UPS为XX铁路车站集中监控的设计方案做一概要介绍。
二. 用户需求
目标﹕将XX铁路XX站设立监控中心,实现集中监控,使能把所有车站的台达UPS的运行状况,运行数据,达到反馈信息,处理问题的功效,特别需要解决电池放电状态和旁路运行状态的监控管理问题,能将重要信息发到主要负责人的手机上,以便能随时掌握信息,对一些天气灾害停电而有应急预案.
效果﹕(1) 监视各车站的UPS工作状态。
(2) 各车站UPS事件故障实时告警。
(3) 监控各车站的电池放电和旁路运行状态.
(4) 实现手机发送短信
三. 系统配置
此次监控方案是在现有的UPS设备上架设的,台达UPS的SNMP卡可在机器上实现热插拔,不影响原有系统的运行。配置的信息如下:
序号 |
名称 |
数量 |
备注 |
1. |
SNMP卡+环境监控模块 |
15块 |
UPS主机有SNMP卡插槽 |
2. |
UPSentry manager软件 |
1套 |
|
3. |
手机 或GSM |
1个 |
带串口通讯线 |
4. |
监控主机/显示器 |
1套 |
|
5. |
网线 |
若干 |
|
四. 车站方案
在车站的原有机器上安装一张SNMP卡,

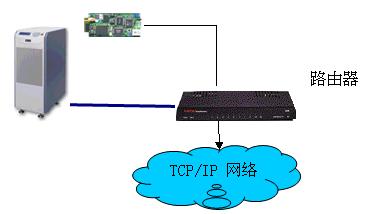

(安装上SNMP卡的效果图)

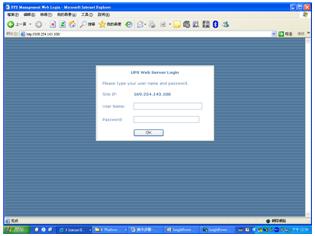

并通过IE或超级终端设置用户指定IP地址,然后连入各车站的网络中,完成后可通过IE浏览器输入设定好的IP,即可看到如下画面,说明通信正常。
其它车站也同样的方法,采用SNMP卡与现有的网络进行连接,分配固定的IP,最后将设定好的IP地址与各车站名称做对应记录。
五. 监控中心方案

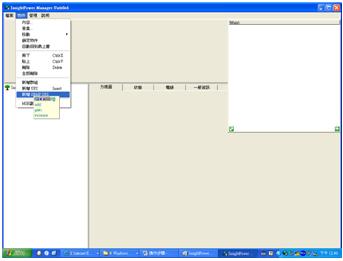

监控中心是整个监控方案的重要数据储存区,采用台达高智能容错UPS,给这重要区域提供模块化UPS设备,可以实现快速修复,提供更加可靠稳定的电源给主监控服务器,在主监控器的Manager软件上填加相应的站点名称和IP地址。

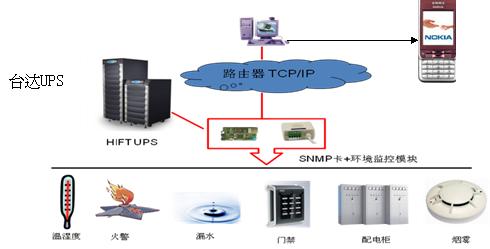

并在监控主机配置相应的GSM或手机就可设定短讯告警功能,设定指定维护人员手机,即可收到相应UPS的告警信息,方便处理现场问题。

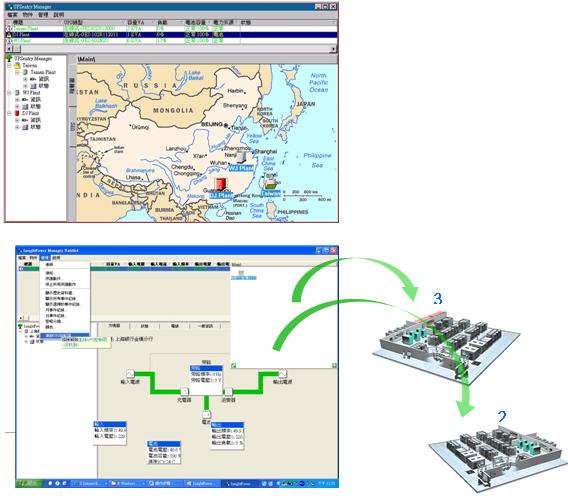

同时根据车站站点的位置设定相应的地理位置以及楼层信息
六. 系统总体方案

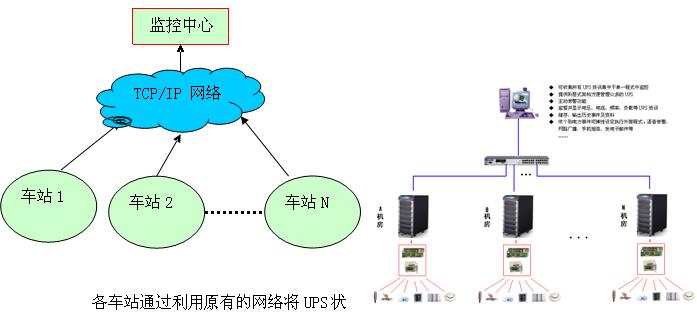

各车站通过利用原有的网络将UPS状态信息汇总到监控中心,同时有任何的故障信息都将会第一时间转到主要负责人的手机里,同时会发送到我们当地客服工程师的手机上,可以提供对用户最及时的服务,避免故障信息经过多人转达而遗漏信息的情况,并且我们的监控网络具有数据库功能,可记录当地电网环境的曲线,做为其它设备正常工作的参考依据。如果万一监控中心出现故障,我们还可通过各地IE浏览器对UPS的状态信息进行观察、控制、备份等工作。

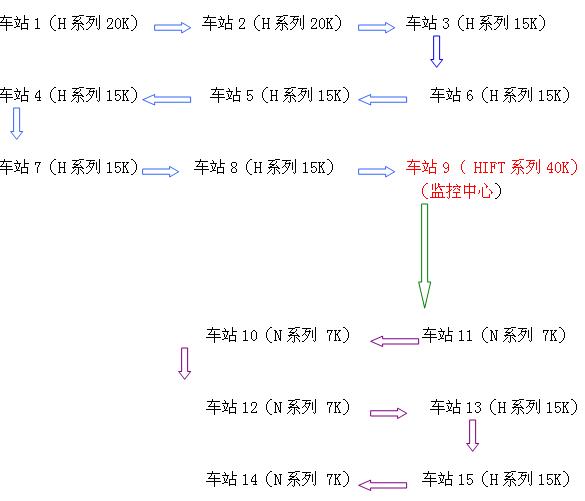

七. 站点分布情况
整个铁路线的站点分布广、距离远、各种机型不统一,不容易管理.维护人员要求高,实现集中监控后,可以采用专家小组诊断的方式初步判断后让当地维护人员现场处理,大大提高了现场维护的速度,减少了再次维护的成本,并实现了信息化管理。
八. 台达UPS监控产品介绍
8.1 SNMP卡
内建 SNMP agent 与 web server 以监控 UPS
支持下列通讯协议: ARP, IP, ICMP, SNMPv1, UDP, TCP, HTTP, TFTP, SMTP, BOOTP, SNTP, DN 与 Telnet
以 MD5 加密方式登入
使用者分级管理
软件升级
UPS 监视与控制
储存 UPS 事件与历史数据于 EEPROM
定时开关机与测试 UPS
传送 Wake On LAN 封包以唤醒 PC
经由电子邮件与 SNMP trap 通知管理人员
提供 InsightPower Clients / Shutdown Agent 软件以保护操作系统
提供 InsightPower Manager 以监控网络上所有 UPS 讯息
提供 InsightPower EzSetting 软件让使用者轻松的设定与升级软件
8.2 InsightPower Manager
集中式 UPS 监控系统
支持 RS232, RS485, SNMP 以及自定义的 TCP/IP 通讯协议
阶层式架构, 无限制监控点数设计
弹性设定保护动作
远程与本机 UPS 及时监控管理
产生例行报告,可转为EXCEL档保存
4 种事件等级管理
8.3 适应的操作系统
台达UPS软件可以适应不同的操作系统,兼容性强。
UPS软件 对 操作系统 | |||||||||||
软件 |
WinCE |
Win |
Win |
Win |
Linux |
FreeBSD |
SCO |
Mac |
Solaris |
HP-UX |
IBM |
电力管理大师2000 |
|
v |
v |
v |
v |
v |
v |
v |
v |
v |
v |
SNMP关机代理程序 |
|
v |
v |
v |
v |
v |
v |
v |
v |
v |
v |
InsightPower Client |
|
|
v |
v |
|
|
|
|
|
|
|
InsightPower Manager |
|
|
v |
v |
|
|
|
|
|
|
|
InsightPower远程监视器 |
v |
|
|
|
|
|
|
|
|
|
|
九. 总结
综上所述,此方案可解决现场UPS分布广、不容易管理的问题, 并且可以把UPS的所有工作状态通过监控中心显示,且当任何车站有故障时,都会从15个车站的显示中,跳到第一行,并红色标示,以及通过广播、手机短信、E-mail等组合形式发出告警,提醒迅速解决故障通过,经过运行使用验证,此方案具有先进的管理性及智能化,彻底解决UPS转电池,电池充电,旁路运行状态无法知道的问题,该方案满足了用户的需求,达到当时预期设计的目标。■
来源:台达电子
