凌力尔特推出同步降压型 DC/DC 转换器 LT3741

    凌力尔特公司 (Linear Technology Corporation) 推出同步降压型 DC/DC 转换器 LT3741，该器件设计为准确地 (±6%) 调节高达 20A 的输出电流。其6V 至 36V 的输入电压范围、恒定电流和恒定电压工作使该器件非常适用于多种应用，如从电池和超级电容器充电器、激光驱动器到大电流 LED 照明的各种应用。LT3741 采用两个外部开关 MOSFET，在 0V 至 34V 的宽电压范围内提供高达 20A 的连续输出电流。高达 95% 的效率使得无需外部散热。LT3741 的频率可被设定和同步在 200kHz 到 1MHz 范围，从而允许设计师优化效率，同时最大限度地减小外部组件尺寸。结合 4mm x 4mm QFN-20 或耐热增强型 TSSOP-20 封装，LT3741 可提供一个高度紧凑的恒定电压和电流解决方案。

    LT3741 采用平均电流模式控制方法，以在 0V 至 VIN – 2V 的宽输出电压范围内保持电感器电流稳定。该稳定电流由 CTRL 引脚上的模拟电压以及一个外部检测电阻器设定。LT3741 的独特拓扑使它既能提供又能吸收电流。LT3741 的稳定输出电压和过压保护用一个外部电压分压器设定。其它特点包括一个准确的外部电压基准、一个可编程欠压闭锁 (ULVO) 引脚和热停机。

    LT3741EUF 采用 20 引脚 4mm x 4mm QFN 封装，而 LT3741EFE 采用耐热增强型 TSSOP-20 封装，千片批购价分别为每片 3.95 美元和 4.10 美元。扩展温度版本或“I”级版本的 LT3741IUF 和 LT3741IFE 也已经供货。以 1,000 片为单位批量购买，每片价格分别为 4.65 美元和 4.82 美元。所有版本都有现货供应。

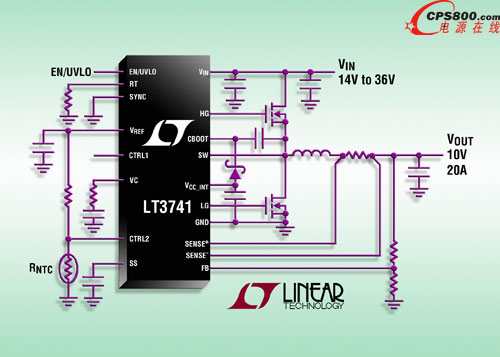

    照片说明： 大功率、恒定电流/恒定电压同步降压型转换器

    性能概要：LT3741

    · 控制引脚对稳定输出电流提供准确控制

    · ±1.5% 的电压调节准确度

    · ±6% 的电流调节准确度

    · 6V 至 36V 的输入电压范围

    · 宽输出电压范围：0V 至 (VIN – 2V)

    · 平均电流模式控制

    · <1μA 的停机电流

    · 高达 95% 的效率

    · 附加引脚用于负载电流的热量控制

    · 耐热增强型 4mm x 4mm QFN 和 20 引脚 FE 封装■
