三菱电机将携第4代DIPIPMTM产品出席PCIM 2010中国展

    三菱电机将携同最新的第4代DIPIPM^TM（双列直插式智能功率模块）模块PS219AX系列，在6月1日至3日于上海光大会展中心举行的PCIM 2010中国展（展位号A13-A14）中亮相，向参观者推介更低耗能、成本、和噪音的变频家电节能技术。

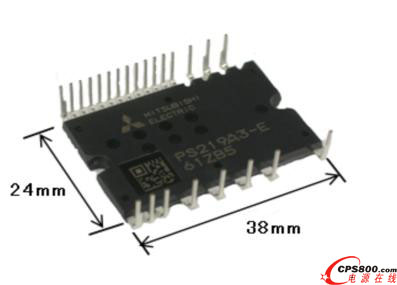

    三菱电机今年推出了最新超小型第4代DIPIPM^TM模块PS219AX系列，为客户实现“三低”。

    首先，PS219AX系列DIPIPM^TM模块，采用了全栅型CSTBT^TM硅片，获得了优化的饱和压降与关断损耗的折衷关系，降低了变频设备的能量损耗。

    第二，模块内置自举二极管，减小客户开发的外围器件数目，降低整个系统的成本；此外，模块内HVIC的自举电源电流从0.55mA减少到0.1mA，降低了自举电源的损耗并为客户节约了自举电容的成本。

    第三，PS219AX系列DIPIPM^TM模块的死区时间由以前的1.5ms减小到1ms，有效地降低了电机的噪声。目前，已开发出的PS219AX系列DIPIPMTM模块的电压等级是600V，电流有5A、8A、10A和15A。

    第4代DIPIPM^TM也是历来产品中端子形状最为丰富的，已有超小型、小型和大型三种封装的产品，完全满足各种变频系统基板的实际安装要求。第4代大型封装的DIPIPM^TM额定值可达75A/600V和35A/1200V，采用了全栅型CSTBT^TM硅片、优化的驱动IC以及导热性能优异的绝缘薄膜。不仅能用于柜式变频空调，还可满足工业变频应用，必将为变频系统的进一步小型化做出卓越的贡献。此外，第4代DIPIPM^TM整体无铅化，完全符合欧洲的RoHS指令，真正做到绿色环保。

    近年来，为了节能和获得更好的性能，变频电机驱动系统已得到广泛应用，其电流应用从大至几百安培，到小至几安培均有。三菱电机在1997年最早推出压注模双列直插式智能功率模块（DIPIPMTM），并在白色家电和工业电机变频驱动中得到广泛应用。

    DIPIPM^TM作为变频家电功率转换部分的核心元件，它集成了功率器件及其驱动保护芯片，从而大大减少电力损耗达到节能效果。以变频家电为例：变频空调比定速空调节电20-30%；变频冰箱比常规冰箱节电50%左右；变频洗衣机比常规洗衣机节电50%左右，在节水方面，变频洗衣机比常规洗衣机节水30-50%左右。■
