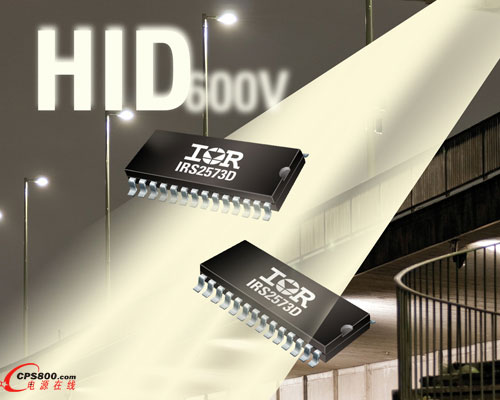

日前,全球功率半导体和管理方案领导厂商 – 国际整流器公司 (International Rectifier,简称IR) 推出功能齐全的IRS2573DS高强度气体放电灯 (HID) 电子镇流器控制IC,适用于低、中、高功率通用工业用HID应用,包括零售店射灯、一般户外照明应用和户外街道照明。
IRS2573DS 600V IC结合了高侧、双模式降压控制器和全桥驱动器。该器件新颖的降压电路能够在灯预热过程中实现连续导通模式控制,以及稳态运行下的临界导通模式。有关的全桥驱动器包含了所有高侧和低侧栅极驱动器输出,以及高侧电源电压的集成式自举MOSFET。
IR亚洲区销售副总裁潘大伟表示:“如果采用传统设计,在精确的范围内控制HID灯的功率是一个复杂的设计挑战。高度集成且功能丰富的IRS2573DS通过在一个芯片上提供完整的HID电子镇流器系统专业技术,能够让已经进入照明市场的公司几乎无需专业知识即可快速进军HID市场。此外,因为大部分HID镇流器系统电路已经集成到单一器件中,整体系统成本能够大幅减少。”
IRS2573DS提供了高度的灵活性和可编程性。这种新器件还集成了状态机来控制在不同工作模式(包括点火、预热、运行和故障模式)下的电灯,并采用乘法器电路来准确测量和控制灯的功率。此外,IRS2573DS还提供全面的故障检测和故障计时电路来检测开路、短路、无法点火、无法预热和灯泡报废等故障状况,还有灯点火器和定时器。
产品基本规格
器件编号 |
封装 |
偏移电压 (V) |
最大 输出电压 (V) |
输出 源电流(mA) |
输出 灌电流 (mA) |
死区时间 (µsec) |
IRS2573DS |
SO28-WB |
600 |
15.6 |
180 |
260 |
1.2 |
新器件的数据表和应用说明已刊登于IR的网站。此外,IR还提供配备IRS2573DS的参考设计IRPLHID2。
IRS2573DS采用28引脚SO28-WB封装,现正接受批量订单。新器件不含铅,也符合电子产品有害物质限制指令 (RoHS) 。■
来源:IR
