USB串行通讯接口是我们日常生活中最经常使用到的数据交换接口。其自供电、即插即用的特性大大方便了人们的日常数据交换。正是这样的便利性使其在电脑、手机、媒体播放器以及各种数据输入、交换设备上获得了广泛的应用。目前全世界使用USB接口的设备出货量超过20亿。
USB标准自诞生以来共经历了三代，分别为USB1.1，USB2.0，USB3.0。新的标准向下兼容旧的标准。下面的表格就目前市场最广泛应用的USB2.0特性与最新的USB3.0特性做一个对比：
|
特征参数 |
USB3.0 |
USB2.0 |
|
数据速率 |
5Gbps |
低速：1.5Mbps 全速：12Mbps 高速：480Mbps |
|
数据接口 |
全双工，四线差分信号。 支持两个方向的数据流同时传输 |
半双工，两线差分信号传输，通过协议协商的方式来决定数据传输的方向。 |
|
电缆信号线 |
6根：其中4根专用于超快速数据传输，剩下的两根用于非快速数据传输。以兼容先前的标准。 |
2根：这两根数据线用作低速、全速或者高速的数据传输路径。 |
|
总线电源供应 |
相对于USB2.0，在设备没有被配置的情况供电增加了50％，在设备被配置的情况下供电增加80％ |
对没有配置的设备或者挂起的设备只提供很小的电流。 |
|
端口特性 |
端口硬件能够自动检测到端口连接事件，并自动将设备置入超高速数据传输使能状态。 |
端口可以检测到连接事件。然后由系统软件通过总线命令的方式来枚举设备并将其置入使能状态。 |
|
数据传输类型 |
将USB2.0的数据包封装在超高速数据包中传输。 |
支持四种数据传输类型：控制传输、块传输、中断传输和同步传输。 |

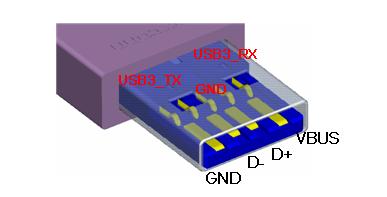

USB3.0的A型接口外形与USB2.0的A型接口兼容，不同的地方是USB3.0接口添加了额外的数据线来传输超高速数据。其结构如下图所示：

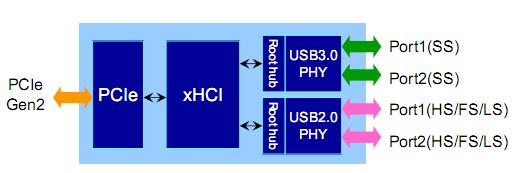

NEC电子在USB3.0标准公布的同时，率先推出了世界上第一颗符合USB3.0标准的由世强电讯代理的主控芯片uPD720200。其功能框图如下所示：
从上图可以看出uPD720200内部集成了两个根集线器，其中USB2.0的根集线器用来向下兼容原USB2.0,USB1.1的设备。USB3.0的根集线器则专门用来连接兼容USB3.0的超高速设备。uPD720200使用PCI Express总线与主系统进行通讯。NEC为这颗IC的应用提供了完整的硬件参考设计。在标准的PC系统中，NEC还可以提供Windows下的驱动程序供用户免费使用。
