凌力尔特推出LT3517高压侧电流检测 DC/DC 转换器

    日前，凌力尔特公司 (Linear Technology Corporation) 推出 LT3517 的 H 级版本。LT3517 是一种高压侧电流检测 DC/DC 转换器，为以恒定电流驱动大电流 LED 而设计。其具 40V 瞬态保护的 3V 至 30V 输入电压范围使该器件非常适用于多种应用，包括汽车、工业和建筑照明。该 H 级版本能以高达 150˚C 的结温工作，相比之下，E 和 I 级版本的最高结温为 125˚C。E、I 和 H 级版本的所有电气规格都相同。H 级器件经过测试，直到 150˚C 的最高结温都有保证，从而使这些器件非常适用于高环境温度的汽车和工业应用。

    LT3517 能以标称的 12V 输入驱动多达 4 个 300mA 的白光 LED，从而非常适用于诸如汽车显示屏背光照明等应用。LT3517 在 LED 的高压侧检测输出电流，从而可实现降压、降压-升压或升压配置。该器件在升压模式提供高达 90% 的效率，采用 4mm x 4mm QFN 封装。LT3517 提供真正色彩 PWM (True Color PWM™) 调光，这种调光以高达 5000:1 的调光范围确保恒定 LED 色彩。对于要求不那么苛刻的调光需求来说，可以用 CTRL 引脚提供 10:1 的模拟调光。其固定频率、电流模式架构在宽电源和输出电压范围内提供稳定工作。频率调解引脚使用户能够在 250kHz 至 2.5MHz 范围内设定频率以优化效率，同时最大限度地减小外部组件尺寸。

    LT3517HUF 采用 16 引脚 QFN 封装，有现货供应。以 1,000 片为单位批量购买，每片价格为 3.49 美元。

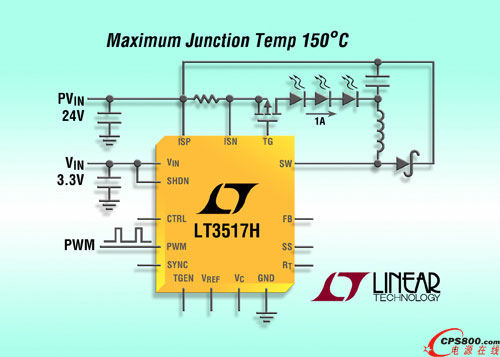

    照片说明： 45V、1.5A LED 驱动器可提供 150°C 的最高结温

    性能概要：LT3517H

    · 150°C 的最高结温

    · 5000:1 的 True Color PWM 调光比

    · 1.5A、45V 内部开关 (LT3517)

    · 100mV 高压侧电流检测

    · LED 开路保护

    · 可调频率：250kHz 至 2.5MHz

    · 宽输入电压范围：

    o 在 3V 至 30V 的范围内工作

    o 瞬态保护至 40V

    · 以升压、降压和降压-升压模式工作

    · 栅极驱动器用于 PMOS LED 断接

    · 恒定电流和恒定电压调节

    · CTRL 引脚提供 10:1 模拟调光

    · 低停机电流：<1uA

    · 纤巧 (4mm x 4mm) 16 引脚 QFN 封装■
