热插拔控制器允许通过 I2C 监视板级运行

2010/5/21 13:40:10   电源在线网
分享到:

    凌力尔特公司 (Linear Technology Corporation) 推出 2.9V 至 15V 热插拔 (Hot Swap™) 控制器LTC®4280,该器件具内置 8 位 ADC 和 I2C 兼容接口。集成的数字电源监视可在高可用性系统中实现复杂的平台管理,测量板卡电压和电流以及记录过去和现在的故障情况。在这类系统中,仔细监视配电网络的状况和完整性是至关重要的。ADC 寄存器中的信息可以通过 I2C 总线查询,然后用来确定板卡实际上是否在使用分配给它的功率,或是否工作不正常。LTC4280 允许一个不正常的板卡在出现故障之前被标记为需要检修,从而改善了系统的可靠性。

    LTC4280 适用于多种应用,其中包括电源切换时会遇到电压瞬态的冗余电源 12V 系统。电路板电源电压和浪涌电流以可调速率斜坡上升。LTC4280 具有可调的断路器滤波器时间和 26mV 电流限制,以适应多种输入电压和输出电压瞬态。欠压和过压门限也是独立可调的。如果该控制器处于电流限制状态的时间超过了规定的超时延迟,则它将使负载断接,并可配置成在此事情之后执行锁断或自动重试操作。LTC4280 还具有一些附加功能,包括当发生故障时中断主机、输出电源良好时进行通报、检测电路板的插拔、以及当外部电源监视器未能在一个超时周期之内指示电源良好状态时关断传输晶体管。

    LTC4280 有商用和工业温度级版本,分别支持 0°C 至 70°C 和 -40°C 至 85°C 的温度范围。LTC4280采用 RoHS 兼容的 24 引脚 4mm x 5mm QFN 封装。以 1,000 片为单位批量购买,每片价格为3.95 美元,现已开始批量供货。LTC4280 与凌力尔特公司的 LTC4260 和 LTC4261 有互补作用,LTC4260和LTC4261是正和负的高压热插拔控制器,也具有内置 ADC 和 I2C 接口。

热插拔控制器允许通过 I2C 监视板级运行

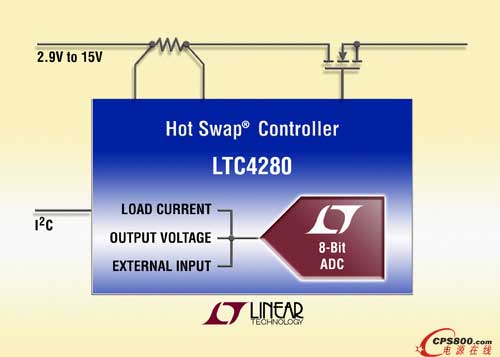

    照片说明: 具电流和电压监视的热插拔控制器

    性能概要:LTC4280

    · 允许安全插入带电背板

    · 8 位 ADC 监视电流和电压

    · I2C/SMBus 接口

    · 宽工作电压范围:2.9V 至 15V

    · 可调过压滤波器时间

    · 面向外部 N 沟道 MOSFET 的高压侧驱动

    · 无需外部栅极电容器

    · 输入过压/欠压保护

    · 故障之后可选锁断或自动重试

    · 故障之后向主机发报警信号

    · 具折返的浪涌电流限制

    · 采用 24 引脚 (4mm x 5mm) QFN 封装■

   免责声明:本文仅代表作者个人观点,与电源在线网无关。其原创性以及文中陈述文字和内容未经本站证实,对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺,请读者仅作参考,并请自行核实相关内容。
  来源:凌力尔特
