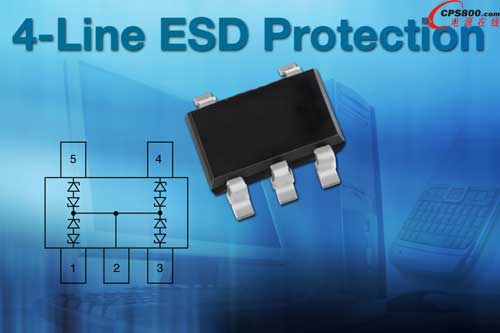

日前,Vishay Intertechnology, Inc.(NYSE 股市代号:VSH)宣布,推出新款4线VCUT05A4-05S-G-08双向对称(BiSy)ESD保护阵列,可保护PC和便携式消费电子产品中的USB 2.0等数据端口应用。
新的保护阵列在0V时具有16pF的低容值,在5V工作电压下的泄漏电流小于0.1μA。器件使用广为采用的SOT23-5L封装,在生产过程中很容易进行处理,0.7mm的超薄厚度可节省电路板空间。
VCUT05A4-05S-G-08能够对4条数据线提供瞬态保护,保护等级达到per IEC 61000 4 2 (ESD)所规定的±25kV(空气放电)和±20kV(接触放电)。根据IEC 61000-4-5,器件的浪涌电流保护达到3.5A以上。
新阵列符合RoHS指令2002/95/EC和WEEE 2002/96/EC规范。其无铅结构采用纯锡引脚电镀和无卤素的成型复合材料。
VCUT05A4-05S-G-08 关键标准
封装 |
SOT23-5L |
最大泄露电流 |
< 0.1 μA |
工作电压 |
5 V |
击穿电压 |
7 V at 1 mA |
钳位电压 |
16 V at 3.5 A |
空气和接触放电 (IEC 6100042) |
± 25 kV/± 20 kV |
浪涌电流(IEC 61000-4-5) |
3.5 A |
是否通过AEC-Q101认证? |
是 |
新款VCUT05A4-05S-G-08现可提供样品,将在2010年第4季度实现量产,大宗订货的供货周期为八周至十周。■
