凌力尔特推出两相单输出高率同步降压型DC/DC控制器LTC3856

2010/5/27 16:17:58   电源在线网
分享到:

    凌力尔特公司 (Linear Technology Corporation) 推出两相单输出高效率 (高达 95%) 同步降压型 DC/DC 控制器 LTC3856,该器件提供多相 (PolyPhase®) 工作模式、差分输出电压采样和集成的锁相环 (PLL) 同步。多达 12 个相位可以并联和异相定时,以最大限度地减少对大电流应用 (高达 300A) 的输入和输出滤波要求。差分放大器提供对正和负端的远端输出电压采样,从而可在不受走线、通孔和互连线中 IR 损耗影响的情况下实现高准确度调节。应用包括大电流 ASIC 和 FPGA 电源、配电总线、大功率音频放大器和网络服务器。

    LTC3856 采用全 N 沟道 MOSFET,在 4.5V 至 38V 的输入电压范围内工作,可以产生准确度为 ±0.75% 的 0.6V ~ 5V 输出电压。输出电流通过监视输出电感器 (DCR) 两端的压降或通过使用一个检测电阻器来检测。可编程 DCR 温度补偿在很宽的温度范围内保持准确和恒定的电流限制设定点。强大的内置栅极驱动器最大限度地降低 MOSFET 的开关损耗,并使得可以使用多个并联连接的 MOSFET。可以在 250kHz 至 770kHz 范围内设定固定工作频率,或可以用内部 PLL 将工作频率同步至一个外部时钟。该器件的最短接通时间仅为 90ns, 使 LTC3856 非常适用于高降压比应用。

    LTC3856 采用可调  Stage SheddingTM 技术,以通过消除栅极电荷和输出级中的一个开关损耗来提高轻负载时的效率。此外,LTC3856 还可被配置为以可调突发模式 (Burst Mode®) 工作,以在轻负载时产生甚至更高的效率。其自适应电压定位 (AVP) 在负载电流阶跃时最大限度地降低了最大瞬态电压偏离。

    跟踪和排序功能允许多个电源的加电和断电优化。其它特点包括电流模式控制、一个用于 IC 电源的内置 LDO 、可编程软启动、电源良好输出和外部 VCC 控制。

    LTC3856 采用耐热增强型 38 引线 SSOP 封装或 32 引线 5mm x 5mm QFN 封装,在 -40°C 至 125°C 的工作结温范围内工作。以 1,000 片为单位批量购买,每片价格为 3.12 美元。两种版本都有现货供应。

凌力尔特推出两相单输出高率同步降压型DC/DC控制器LTC3856

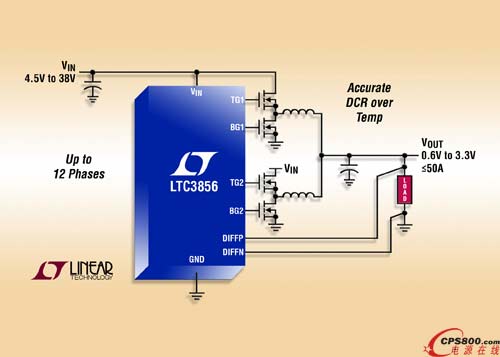

    照片说明: 大功率单输出多相 DC/DC 控制器

    性能概要:LTC3856

    · 多相工作:多达 12 相

    · 高效率:高达 95%

    · 可调 Stage Shedding 技术

    · 可编程突发模式工作

    · 4.5V 至 38V 的宽 VIN 范围

    · 0.6V 至 5V 的 VOUT 范围,准确度为 ±0.75%

    · 真正差分放大器用于远端输出电压采样

    · RSENSE 或 DCR 电流检测

    · 可编程 DCR 温度补偿

    · 强大的内置 N 沟道 MOSFET 栅极驱动器

    · 自适应电压定位

    · 输出电压跟踪或可编程软启动

    · 250kHz 至 770kHz 的可锁相固定频率

    · 电流模式控制实现准确和非常容易的均流■

   免责声明:本文仅代表作者个人观点,与电源在线网无关。其原创性以及文中陈述文字和内容未经本站证实,对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺,请读者仅作参考,并请自行核实相关内容。
  来源:凌力尔特公司
