凌力尔特推出LTC3625和LTC3625-1两节超级电容器充电器

    日前，凌力尔特公司 (Linear Technology Corporation) 推出 LTC3625 和 LTC3625-1，这是两节超级电容器充电器系列中的最新成员，旨在满足便携式和数据存储应用中的高峰值功率、数据备份和拯救“濒临电源崩溃” 的需要。LTC3625/LTC3625-1 的高效率开关模式拓扑结构包括一个位于 VIN 和串联电容器中点VMID之间的内部降压型转换器 (用于调节底端电容器上的电压)，以及一个位于 VMID 和 VOUT 之间的内部升压型转换器 (负责调节顶端电容器上的电压)。该器件可用 2.7V 至 5.5V 的限流电源将两个串联的超级电容器充电至引脚可选的输出电压 (就 LTC3625 而言为 4.8V/5.3V，而对 LTC3625-1 来说则是 4V/4.5V)。这些 IC 经过优化，能以高效率提供快速电容器充电。高效率、大充电电流、低静态电流和最少的外部组件数相结合，使LTC3625/-1 非常适用于小外形尺寸的备份系统或高峰值功率系统、USB 供电设备、工业 PDA、便携式仪器和监控设备、功率计、超级电容备份电路以及 PC 卡/USB 调制解调器。

    用户可通过 PROG 引脚对 LTC3625/-1 的降压型转换器的输出电流编程，而升压型转换器的输入电流设定为 2A (典型值)。所产生的最大充电电流用两个电感器时为连续 1A，用单个电感器配置时为 500mA。利用内部分路器 (LTC3625 可以选择 2.4V/2.65V，而 LTC3625-1 可以选择 2.0V/2.25V) 对每个电容器提供了过压保护。LTC3625/-1 的自动电池平衡功能在两节电池的两端保持了相等的电压，从而免除了增设平衡电阻器的需要，并可保护每个超级电容器免遭过压的损坏。

    当输出电压处于稳定状态时，LTC3625 和 LTC3625-1 以非常低的 50uA 静态电流工作。当输入电源去掉或 EN 引脚为低时，LTC3625/-1 自动进入低电流状态，从而从超级电容器吸取不到 1uA 的电流。基本的充电电路仅需 3 个外部元件 (1 个电感器、1 个布设在 VIN 上的旁路电容器和 1 个 编程电阻器)，而且结构非常紧凑，可采用占板面积仅 12mm2 的纤巧型封装。其它的保护功能包括过热保护 (针对短暂的过载状况)、过流限制和反向电流保护 (在该保护电路中，即使进入一个接地输出的情况下，器件也继续调节其编程电流)。
LTC3625 和 LTC3625-1 采用紧凑的耐热增强型 12 引线、扁平 (0.75mm) 3mm x 4mm DFN 封装。这些器件规格在 -40°C 至 125°C 的工作结温范围，有现货供应，千片批购价分别为 E 级器件每片 3.00 美元，I 级器件每片 3.45 美元。

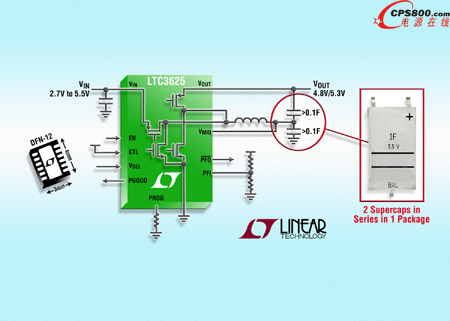

    照片说明： 具自动电池平衡功能的 1A 两节降压-升压型超级电容器充电器

    性能概要：LTC3625 和 LTC3625-1

    ·     对两个串联超级电容器进行高效率的升压/降压充电

    ·     自动电池平衡在充电时防止电容器过压

    ·     可编程充电电流高达 500mA (单电感器)、1A (双电感器)

    ·     VIN = 2.7V 至 5.5V

    ·     每节电池可选 2.4V/2.65V 稳定电压 (LTC3625)，最终输出电压为 4.8V/5.3V

    ·     每节电池可选 2V/2.25V 稳定电压 (LTC3625-1)，最终输出电压为 4V/4.5V

    ·     低的无负载静态电流：50uA

    ·     停机时 IVOUT、IVIN < 1uA

    ·     扁平 12 引线 3mm x 4mm DFN 封装■
