泰克分享实现开关电源高效率方法 并展示公司相应产品

    泰克公司近期在2010中国电源学会技术年会开关电源分会场为业内人士带来一场“创新的自动功率电子分析与测试方案”的主题演讲，并展示了相应的示波器产品和应用模块。

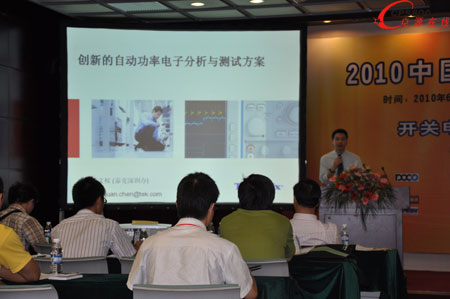

泰克科技华南区分销产品部客户经理陈文权在作演讲

    如何实现开关电源的高效率是本次开关电源分会场的热门话题之一。泰克科技华南区分销产品部客户经理陈文权指出：“提升开关电源效率的主要手段包括：降低开关损耗、最大限度地降低磁性器件的功率损耗、要求更快的控制环路响应等。”衡量这三点是否满足系统电源质量要求对应了开关电源几项重要的测试需求，如电源的功率电平、输出纯度、电源线的谐波反馈、开关损耗、调制分析等。

    陈文权细致地分析了有效执行电源设计测量的一些重要考量因素，包括安全精确的电压和电流探测解决方案、调节探头的不同延迟的快速方式、使探头偏置达到最小的有效流程，以及示波器需配备充足的记录长度，以高分辨率捕获很长的工频波形。他建议选用真正的差分探头如(如泰克P5205)，这样可以准确安全地测量MOSFET漏极和源极端子间的电压VDS。另外，他强调说，“泰克的DPO/MSO4000以及DPO3000示波器带有TekVPI®探头接口和偏移校正套件，提供了泰克独有的强大静态时间偏移校正功能(+/-100ns)，并支持有源探头、差分探头和电流探头。”

    在示波器的性能选择上，为准确地进行测量，示波器+探头组成的测量系统上升时间应该比开关信号快五倍，“这是一个经验值，”陈文权表示，“另外、采样率、记录长度两项指标也很重要，以实现高分辨率、长时间的采集。”

    在设于研讨会现场一旁的泰克展台上，很多工程师对配有Wave Inspector的MSO4000系列示波器十分感兴趣。在如今超长记录长度情况下，以往传统的示波器旋钮显得不合时宜，很花费时间，且不直观。另外，开关电源和能量损耗测量更多的是看瞬态变化，若还是用手工或电脑编程来计算，就会非常麻烦。泰克DPO/MSO 4000示波器配备的独特Wave Inspector搜索和导航工具，其前面板控制功能和强制外圈反馈可大大改善操作便捷性，而且可支持捕捉负载变化事件，追踪瞬态功率值，将瞬态功率点与相应的时域波形对应分析及放大波形细节等。■
