具串行接口的 16 位、1Msps、低功率 SAR ADC

2010/9/19 16:42:37   电源在线网
分享到:

    凌力尔特公司 (Linear Technology Corporation) 推出一款易用、低功率 16 位 1Msps 串行SAR ADC LTC2383-16,该器件在 -40ºC 至 125ºC 的温度范围内提供保证的性能规格。LTC2383-16 在 2.5V 单电源时仅消耗 13mW 功率,在 ±2.5V 的全差分输入范围内实现了令人赞叹的 92dB SNR 和 -106dB THD,同时保持最大值为 ±2LSB  INL 且无漏码。LTC2383-16 采用小型 3mm x 4mm DFN 和 MSOP-16 封装,非常适用于需要低功率和空间受限型的应用,包括那些每个电路板上采用多个 ADC 的应用。

    与 LTC2383-16 互补的是引脚和软件都兼容的 LTC2382-16 (500ksps) 和 LTC2381-16 (250ksps)。这些器件具有专有采样架构,允许这些 ADC 在电流转换时开始采集下一个采样值。这极大地延长了采集时间,并允许使用极低功耗的 ADC 驱动器,从而进一步降低了总体功率预算。

    这些容易使用的 ADC 具有简单的数字定时接口,而且所需的外部组件数量少。所有这些 ADC 都具有停机模式,在未转换时,该模式将功耗降至 1.25uW。真正的无延迟运作实现了准确的单触发测量,即使在经历了漫长的空闲周期之后也不例外,且无最小采样速率要求。灵活的串行 SPI 接口可支持 1.8V 至 5V 的 I/O 电压。为了对具有产品长生命周期的坚固型客户设计提供支持,该器件所有关键的 AC 和 DC 规格 (包括THD 和睡眠模式电流) 均得到保证。

    为了实现不打折扣的 AC 性能,我们建议用快速稳定的 LT6350 ADC 驱动器实现输入信号的单端至差分转换。我们还推荐一款精准的外部基准 LTC6652-2.5,该器件具有高准确度、低功率和小尺寸。DC1571A 是一块集成化演示电路板,其上载有 LTC6652-2.5 基准和用于驱动 LTC2383-16 ADC 的 LT6350,该演示电路板可通过在线获取,或通过凌力尔特当地销售办事处获得。所有器件都已生产供货,以 1,000 片为单位批量购买,每片 LTC2383-16 的价格为 12.20 美元,每片 LTC2382-16 的价格为 8.50 美元,而每片 LTC2381-16 的价格则为 7.20 美元。

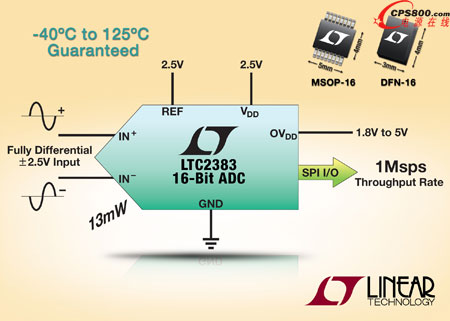

具串行接口的 16 位、1Msps、低功率 SAR ADC

    照片说明: 具串行接口的 16 位、1Msps、低功率 SAR ADC

    性能概要:LTC2383-16

    ·     1Msps 吞吐速率

    ·     ±2LSB INL (最大值)

    ·     保证的 16 位无漏码

    ·     低功率:1Msps 时为 13mW,1ksps 时为 13uW

    ·     16 引脚 MSOP 和 4mm x 3mm DFN 封装

    ·     fIN = 20kHz 时具 92dB SNR (典型值)

    ·     保证工作至 125°C

    ·     2.5V 电源

    ·     全差分输入范围:±2.5V

    ·     外部 2.5V 基准输入

    ·     无输送延迟,无周期延迟

    ·     1.8V 至 5V I/O 电压

    ·     具菊花链模式的 SPI 兼容串行 I/O

    ·     内部转换时钟■

   免责声明:本文仅代表作者个人观点,与电源在线网无关。其原创性以及文中陈述文字和内容未经本站证实,对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺,请读者仅作参考,并请自行核实相关内容。
  来源:凌力尔特公司
