双输出高效率同步降压型DC/DC控制器LTC3869/-2

    日前，凌力尔特公司推出双输出高效率 (高达 95%) 同步降压型 DC/DC 控制器 LTC3869/-2，当并联时可在通道之间提供良好的电流平衡。凭借其很低的 2mV 检测电压最大失配，当两个输出并联时，这款控制器能够在稳态和瞬变情况下，通道之间可保持优于 ±4% 的电流失配。该器件的 4V 至 38V 输入范围可涵盖众多的应用，包括大多数中间总线电压和电池化学组成。强大的 1.1Ω 内置栅极驱动器最大限度地降低了开关损耗，并允许采用高功率外部 MOSFET 以在 0.6V 至 12.5V 的输出电压条件下产生高达每通道 25A 的输出电流。即使在开关脉冲边沿横跨于相位之间时，该器件也能保持出色的无抖动性能，非常适合满足噪声敏感型要求。应用包括 ASIC 和 PFGA 电源、功率分配、网络服务器和汽车电源系统。

    LTC3869/-2 的电流模式控制以及仅为 90ns 的最短接通时间使其非常适用于要求解决方案尺寸较小的高频、高降压比应用。跟踪和排序功能优化了多个电源轨的上电和断电。该器件运用全 N 沟道 MOSFET 工作，在 -40°C 至 125°C 的宽工作节温范围内产生准确度为 ±1% 的输出电压。输出电流通过监视输出电感器 (DCR) 两端的压降来检测，以实现最高效率，或用一个检测电阻器来检测。固定工作频率可在250kHz至780kHz的范围内设定，或可用其内部锁相环 (PLL) 同步至一个外部时钟。其他特点包括：一个提供 IC 电源的内置 LDO、可编程软启动、电源良好信号和外部 VCC 控制。

    在两种封装选项中，LTC3869 的引脚均与 LTC3850 相兼容。LTC3869 采用 4mm x 5mm QFN 封装，而LTC3869-2 则采用 SSOP-28 封装。千片批购价均为每片 2.65 美元。两种版本都有现货供应。

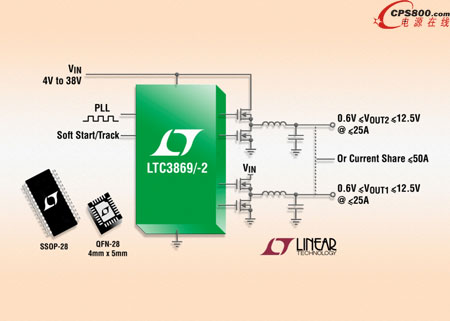

    照片说明：双输出降压型 DC/DC 控制器

    性能概要：LTC3869/-2

    ·         两个通道并联时，具卓越的电流平衡

    ·         高效率：可高达 95%

    ·         4.0V 至 38V 的宽输入电压范围

    ·         0.6V 至 12.5V 的输出电压范围

    ·         90ns 最短接通时间以适合高频、高降压比应用

    ·         强大的 1.1Ω 双 N 沟道 MOSFET 栅极驱动器

    ·         输出电压跟踪或可编程软启动

    ·         250kHz 至 780kHz 的可锁相固定频率

    ·         RSENSE 或 DCR 电流检测

    ·         电流模式控制■
