Vishay发布业内最低外形和最低导通电阻的功率MOSFET

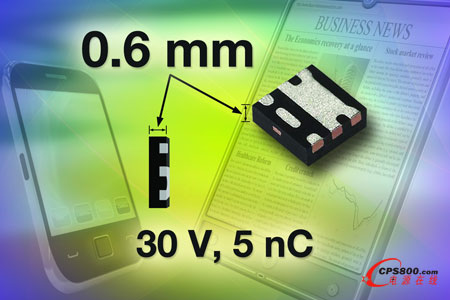

    日前，Vishay宣布推出采用0.6mm超低外形的热增强Thin PowerPAK® SC-70封装的新款30V N沟道---SiA444DJT和20V P沟道TrenchFET®功率MOSFET---SiA429DJT。在2mm x 2mm的占位面积内，新的SiA444DJT实现了N沟道MOSFET当中业内最低的外形，而高度不到0.8mm的SiA429DJT具有P沟道器件中最低的导通电阻。

    如果手持设备需要比标准0.8mm更薄的N沟道MOSFET，高度为0.6mm的SiA444DJT可以满足要求，其高度比次薄的2mm x 2mm器件小13%，比标准的0.8mm高度小19%。此外，该MOSFET在10V和4.5V下具有17mΩ和22mΩ的低导通电阻，最大导通电阻与栅极电荷乘积是衡量MOSFET在DC/DC转换器应用中的优值系数(FOM)，该器件在10V和4.5V下具有170mΩ-nC和110mΩ-nC的业内最低FOM。

    SiA429DJT在4.5V、2.5V、1.8V和1.5V下具有20.5mΩ、27mΩ、36mΩ和60mΩ的业内最低导通电阻，足以胜任应用对更薄P沟道器件的要求。该器件在1.8V下的导通电阻比最接近的竞争器件小12%，包括标准0.8mm外形的MOSFET和所有2mm x 2mm的P沟道MOSFET。对于手持式电子设备，SiA429DJT和SiA444DJT更低的导通电阻意味着更低的传导损耗，从而延长在充电周期之间的电池寿命。

    SiA444DJT和SiA429DJT所采用的超薄Thin PowerPAK SC-70封装针对手机、智能手机、MP3播放器、数码相机、电子书和平板电脑等小型手持式电子设备进行了优化。在这些设备中，SiA444DJT可用于高频DC/DC转换器，而SiA429DJT是负载开关或充电开关的理想之选，还可以在DC/DC降压转换器应用中用作高边开关。

    这些MOSFET经过了100%的Rg测试，符合IEC 61249-2-21的无卤素规定及RoHS指令2002/95/EC。 ■
