双理想二极管及热插拔控制器 节省功率和电路板面积

    日前，凌力尔特公司推出紧凑型、双理想二极管和热插拔 (Hot SwapTM) 控制器  LTC4227，可提供电源通路(PowerPathTM) 及浪涌电流控制以用于在 2.9V 至 18V 电压范围内工作的冗余电源。LTC4227 调节两个外部 N 沟道 MOSFET 两端的正向压降，以在二极管“或”应用中确保电源之间的电流平滑转换。这些理想二极管取代了两个大功率肖特基二极管和相关的散热器，从而节省了电路板空间，同时为负载提供了一条低损耗通路。下游的热插拔控制 MOSFET 保护了电路板和背板，以防止它们在带电插拔时受损，而快速响应电流限制和电路断路器提供了针对短路故障的保护。借助一个专用的 D2ON# 引脚实现了两个电源的优先级区分，对于优先级较低的电源，该引脚将关断理想二极管。除了冗余电源“或”处理之外，LTC4227 还在电源保持应用中提供了一款出色的二极管替代方案，而在这些应用中，电源电压的短暂骤降与负载是隔离的。

    凌力尔特还将推出 LTC4225，该器件为两个电源轨提供两个独立的理想二极管和热插拔通路。LTC4225 提供了许多与 LTC4227 相似的功能，同时可以被配置为一个电源优先级区分器，而且还适合于 MicroTCA 系统，在这类系统中，12V 电源模块的输出用于给多个高级夹层卡 (Mezzanine card) 供电。

    LTC4227 和 LTC4225 提供了两种版本：LTC422x-1 在发生故障之后锁断，而 LTC422x-2 则提供了一种在发生故障之后自动重试的功能。商用和工业级版本分别在 0°C 至 70°C 和 -40°C 至 85°C 的独特工作温度范围内工作。LTC4227 采用 20 引线 4mm x 5mm QFN 或 16 引线 SSOP 封装，而 LTC4225 采用 24 引线 4mm x 5mm QFN 或 SSOP 封装。千片批购价为每片 3.41 美元。

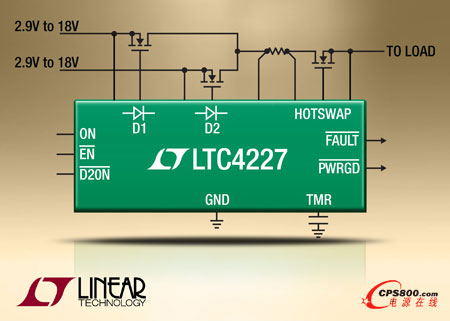

    照片说明：紧凑型双理想二极管和单热插拔控制器

    性能概要：LTC4227 / LTC4225

    ·         LTC4227：双理想二极管和单热插拔控制器

    ·         LTC4225：双理想二极管和双热插拔控制器

    ·         针对冗余电源的 PowerPathTM 和浪涌电流控制功能

    ·         功率肖特基二极管的低损耗替代方案

    ·         2.9V 至 18V 的工作电压范围

    ·         控制 N 沟道 MOSFET

    ·         在 ≤1µs 的时间内限制峰值故障电流

    ·         0.5μs 接通和反向关断时间

    ·         可调的电流限制和电路断路器

    ·         无震荡的平滑切换

    ·         可调的电流限制故障延迟

    ·         故障和电源状态输出

    ·         锁断或自动重试版本■
