不间断电源UPS用途和意义

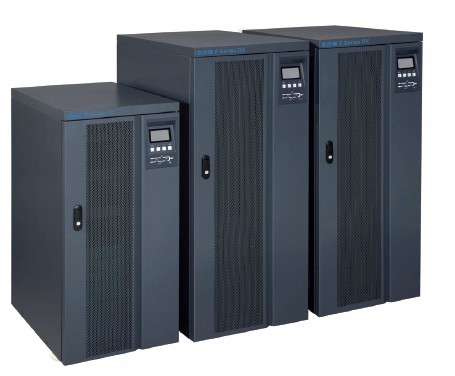

    UPS不间断电源(uninterruptible power system)的英文简称,是能够提供持续、稳定、不间断的电源供应的重要外部设备。 从原理上来说，UPS是一种集数字和模拟电路,自动控制逆变器与免维护贮能装置于一体的电力电子设备，它是由一套交流+直流充电+交直流逆变装置构成。UPS中的蓄电池在市电正常供电时处于充电状态。一旦市电中断，蓄电池立即将储存的直流电输出给逆变器逆变成交流电供给计算机设备，保持对计算机设备供电的连续性。所需要的备用时间可以根据用户的需求来配置安时/AH的电池来满足。当市电停电时，电源在无断点的状况下对负载继续供电.可保证计算机系统不丢失信息和数据，以及保证磁盘的盘面或磁头不受损坏，保证设备在停电时还能正常无误的运行。

    从用途上来说，随着信息化社会的来临，UPS广泛地应用于从信息采集、传送、处理、储存到应用的各个环节。邮政、电信、移动、金融证券、医院、电力、军队、石化、工矿企业及各大院校等多个领域，其重要性是随着信息应用重要性的日益提高而增加的。

    UPS按工作原理分成后备式、在线式与在线互动式三大类。

    1. 后备式UPS：在市电正常时直接由市电向负载供电，当市电超出其工作范围或停电时，通过转换开关转为电池逆变供电。其特点是：结构简单，体积小，成本低，但输入电压范围窄，输出电压稳定精度差，有切换时间，且输出波形一般为方波。平时处于蓄电池充电状态，在停电时逆变器紧急切换到工作状态，并将电池提供的直流电转变为稳定的交流电输出，后备式UPS也被称为离线式UPS。后备式UPS存在2至10毫秒的时间切换，不适合于关键性供电场所。此外，后备式UPS一般只能持续供电几分钟到十几分钟。

    2. 在线互动式UPS：在市电正常时直接由市电向负载供电，当市电偏低或偏高时，通过UPS内部稳压线路稳压后输出，当市电异常或停电时，通过转换开关转为电池逆变供电。其特点是：有较宽的输入电压范围，噪音低，体积小等特点，但同样存在切换时间，但和一般后备UPS相比，这种机型保护功能较强，逆变器输出电压波形较好，一般为正弦波。在线式UPS：在线式UPS在工作时，首先将市电转化为直流电给UPS电池充电，同时逆变器将此直流电逆变为交流电为负载供电，由于市电经过了交流到直流、再到交流的转换过程，所以市电中原有的干扰和脉冲电压成分已经过滤得非常干净，因此，由在线式UPS逆变出来的电压很稳定。由于逆变电路始终在工作，所以当停电时，UPS能马上将其存储的电能通过逆变器转化为交流电对负载进行供电，从而达到了输出电压零中断的切换目标。双变换也是指UPS的输出电压经过了两次交直流的互相转换过程。而高频则表示UPS内部工作在高频环境下。高频UPS的好处是体积小，重量轻，工作效率高，其坏处是抗过载抗冲击能力差。

    3. 在线式UPS在市电正常时，由市电进行整流提供直流电压给逆变器工作，由逆变器向负载提供交流电，在市电异常时，逆变器由电池提供能量，逆变器始终处于工作状态，保证无间断输出。其特点是，有极宽的输入电压范围，无切换时间且输出电压稳定精度高，特别适合对电源要求较高的场合，但是成本较高。在线互动式UPS：这是一种智能化的UPS，所谓在线互动式UPS，是指在输入市电正常时，UPS的逆变器处于反向工作给电池组充电；在市电异常时逆变器立刻转为逆变工作状态，将电池组电能转换为交流电输出，因此在线互动式UPS也有转换时间。同后备式UPS相比，在线互动式UPS的保护功能较强，逆变器输出电压波形较好，一般为正弦波，而其最大的优点是具有较强的软件功能，可以方便地上网，进行UPS的远程控制和智能化管理。可自动侦测外部输入电压是否处于正常范围之内，如有偏差可由稳压电路升压或降压，提供比较稳定的正弦波输出电压。而且它与计算机之间可以通过数据接口如RS-232串口进行数据通讯，通过监控软件，用户可直接从电脑屏幕上监控电源及UPS状况，简化、方便管理工作，并可提高计算机系统的可靠性。这种UPS集中了后备式UPS效率高和在线式UPS供电质量高的优点。

■
