单通道 / 双通道、14 位 250Msps ADC 系列

    日前，凌力尔特公司推出双通道和单通道高 IF 采样 14 位、170Msps、210Msps 和 250Msps 模数转换器 (ADC) 系列，该系列器件在输入频率高达 900MHz 时，仍然保持良好的 SFDR 性能。LTC2152-14和LTC2157-14分别是单通道和双通道同时采样 ADC，提供双数据速率 (DDR) LVDS 数字输出。这些ADC 专为满足当今通信系统的需要而特别设计，在此类通信系统中，高的欠采样能力可通过免除下变频级而降低了成本。

    双通道 LTC2157-14 采用单 1.8V 工作电源，在 250Msps 采样速率条件下每个通道的功耗为 303mW，并在基带上提供了 70dB 的信噪比 (SNR) 性能和 90dB 的 SFDR (无寄生动态范围)，以及一个易于驱动的1.5VP-P输入范围。引脚兼容器件的可选速度包括 14 位和 12 位分辨率的 170Msps 和 210Msps。1.25GHz 的模拟全功率带宽和 0.15psRMS 的超低抖动实现了具卓越噪声性能的 IF 频率欠采样。

    这些 ADC 采用紧凑型 9mm x 9mm 和 6mm x 6mm (单通道) QFN 封装，有商用和工业温度级版本。演示电路板和样品已开始提供。14 位双通道 250Msps LTC2157-14 的千片批购价为每片 131.57 美元。

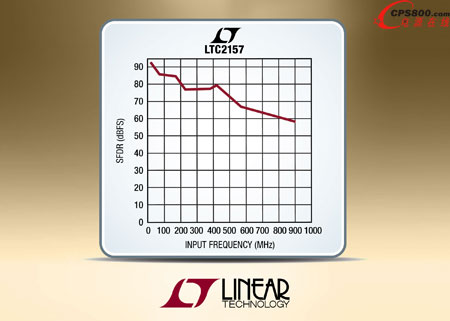

    照片说明：SFDR 性能随输入频率的变化

    性能概要：LTC2152 / LTC2157

    ·         14 位 / 12 位、170 / 210 / 250Msps 单通道 / 双通道 ADC

    ·         70dB SNR、90dB SFDR (14 位)

    ·         在 250Msps 时消耗 605mW (每通道 303mW) 功率

    ·         用 1.8V 单电源工作

    ·         DDR LVDS 输出

    ·         易于驱动的 1.5Vp-p 输入范围

    ·         1.25GHz 全功率带宽 S/H

    ·         可选时钟占空比稳定器

    ·         低功率休眠和打盹模式

    ·         通过串行 SPI 端口实现配置

    ·         用 PScopeTM 工具易于评估■
