具55V瞬态保护和集成LDO的降压型 DC/DC 转换器

    日前，凌力尔特公司推出 LT3645，该器件包含一个 500mA (IOUT)、36V 降压型开关稳压器和一个集成的 LDO，LT3645 采用 3mm x 3mm QFN 或 MSOP-12E 封装。LT3645 在 3.6V 至 36V 的 VIN 范围内工作，具 55V 瞬态保护，从而非常适用于汽车应用中所见的负载突降和冷车发动情况。其 0.75A 的内部开关可在电压低至 0.8V 时提供高达 500mA 的连续输出电流。LT3645 采用 750kHz 恒定开关频率，以最大限度降低噪声，同时优化效率。除了主开关通道，集成的 LDO 可用来提供额外的低噪声输出，在电压低至 0.8V 时提供高达 200mA 的连续电流。就微处理器内核电压等应用而言，用主开关输出给 LDO 供电可实现高效率和低噪声。凭借其 3mm x 3mm QFN-16 (或耐热增强型 MSOP-12E) 封装和高开关频率 (这允许使用小型外部电容器和电感器)，LT3645 可提供一个紧凑和高热效率的双输出解决方案。

    LT3645 的主开关是一个高效率的 750mA、450mVCESAT 开关，该器件在单个芯片内集成了必要的振荡器、控制、逻辑电路和 LDO。由于采用了特殊的设计方法，该器件可在宽输入电压范围内实现了高效率，而其电流模式拓扑可实现快速瞬态响应和卓越的环路稳定性。电流限制的 DA 引脚提供额外的保护以改进总体稳定性。线性稳压器靠 VCC2 引脚工作，该引脚电压范围为 1.2V 至 16V，压差仅为 310mV。LT3645 的其他特点包括电源良好标记、软启动和过热停机。

    LT3645EUD 采用 3mm x 3mm 16 引线 QFN 封装，价格为 2.25 美元。LT3645EMSE 采用 12 引线耐热增强型 MSOP 封装，价格为 2.35 美元。工业级版本 LT3645IUD 和 LT3645IMSE 经过测试，保证工作在 -40°C 至 125°C 的工作节温范围，价格分别为 2.48 美元和 2.59 美元。而 LT3645HMSE 经过测试及保证工作在 -40°C 至 150°C 的工作节温范围，价格为 2.84 美元。以上均为千片批购价的每片价格，而且所有版本都有现货供应。

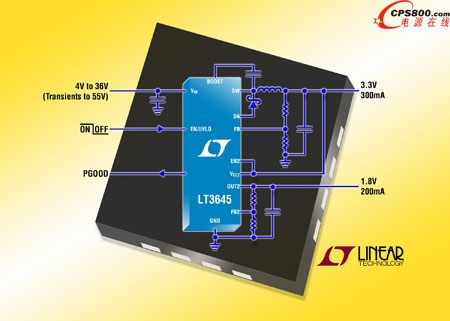

    照片说明：具集成 LDO 的 36V、500mA (IOUT) 降压型 DC/DC 转换器

    性能概要：LT3645

    ·         宽输入范围：在 3.6V 至 36V 的输入电压范围内工作，过压闭锁可保护电路通过 55V 瞬态

    ·         开关稳压器的输出电流为 500mA

    ·         恒定开关频率：750kHz

    ·         200mA 低压差线性稳压器，输入为 1.2V 至 16V，输出为 0.8V 至 8V

    ·         VCC2 至 OUT2 的压差为 310mV

    ·         精确的欠压闭锁

    ·         抗短路能力高

    ·         内部软启动

    ·         停机电流 <2μA

    ·         小型耐热增强型 16 引线 (3mm x 3mm) QFN 和 12 引线 MSE 封装■
