凌力尔特推出低功耗14位8通道微型模块ADC系列产品

2011/5/6 10:52:07   电源在线网
分享到:

    日前,凌力尔特公司推出低功耗 14 位、80Msps、105Msps 和 125Msps 的 8 通道微型模块(µModule®)ADC 系列产品。这些器件能够在小尺寸提供卓越的 AC 性能和低功耗。LTM9011-14 是一个 8 通道、14 位、125Msps ADC,能够在基带提供 73.1dB 信噪比 (SNR) 和 88dB 无寄生动态范围 (SFDR)。该器件的每通道仅消耗 140mW。80Msps 的 LTM9009-14 和 105Msps 的 LTM9010-14 的功耗分别为每通道 94mW 和 113mW。LTM9011系列的器件从 1.8V 模拟和数字电源工作,含有休眠模式,在该模式时将功耗降至仅为 2mW。无论是以满速率工作还是以休眠模式工作,这个 ADC 都极大地降低了高速多通道设计的功率预算,例如在多输入多输出 (MIMO) WiMAX/LTE、远程射频前端 (RRH)、军用抗干扰设备、雷达、医疗成像和超声波应用等。

    数据以串行 LVDS 格式从 LTM9011 输出,旨在最大限度地减少数据线的数量。在 125Msps 采样速率下,每个通道一次输出两个位,每个 ADC 使用两条线道。当采样速率低于 62Msps 时,提供了每个通道一次输出一个位的选项。LTM9011 在一个扁平 140 引脚 11.25mm x 9mm BGA µModule 封装中提供了串行数据通信及 8 个同时采样 ADC。此外,该器件还集成了旁路电容并提供了直通式引出脚配置,从而降低了排布数据 I/O 线所需的电路板面积,并且简化了布局。

    LTM9011  包括一个 SPI 兼容型接口,允许用户在多种数据设定值当中进行选择,以减少数字反馈并简化设计。选项包括一个用于减少数字反馈的数据输出随机函数发生器、7 种可编程 LDVS 输出电流水平、内部 100Ω LVDS 输出终端电阻器和数字输出测试图形。这些设定值可通过 SPI 或硬连线来设置,以精简操作模式的组合。

    LTM9011 是引脚兼容型 8 通道 ADC 系列中的第一款器件,可以在 25Msps 至 125Msps 范围内提供14位和12位的分辨率。14 位 125Msps 器件起价为 191.45 美元。

凌力尔特推出低功耗14位8通道微型模块ADC系列产品

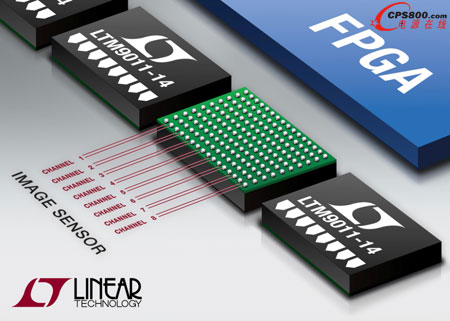

    照片说明:具小占板面积的 14 位 125Msps 8 通道µModule ADC

    性能概要:LTM9011

    ·         8 通道同步采样 ADC

    ·         73.1dB SNR (14 位分辨率)

    ·         88dB SFDR

    ·         低功率:在 125Msps 时消耗 1.12W (每通道 140mW)

    ·         单 1.8V 模拟和数字电源

    ·         串行 LVDS 输出

    ·         可选的输入范围:1VP-P 至 2VP-P

    ·         800MHz 满功率带宽采样及保持 (S/H)

    ·         可选数据输出随机函数发生器

    ·          可选时钟占空比稳定器

    ·         2mW 休眠和 170mW 打盹模式

    ·          用于配置的串行 SPI 端口

    ·         140 引脚 (11.25mm x 9mm) BGA µModule 封装■
