凌力尔特推出LTC3765和LTC3766 同步正向转换器芯片组

    日前，凌力尔特公司推出 LTC3765 和 LTC3766 同步正向转换器芯片组，该芯片组具备有源箝位复位和 Direct Flux LimitTM，可确保在任何情况下电源变压器都不会饱和。LTC3765 是一款主端智能控制器，当与 LTC3766 配合使用时，可构成一个坚固和简单的自启动隔离式电源。在启动后，LTC3765 通过小型脉冲变压器从 LTC3766 副端控制器接收时钟信号并对电源施加偏置。副端控制将控制中心置于负载附近，从而确保了输出电压和电流的可靠控制，同时提供了极快的瞬态响应，并免除了增设一个光耦合器的需要。

    在传统的有源箝位正向转换器，一旦输出负载或输入电压发生大的变化，就会发生电源变压器饱和，从而导致转换器失效。Direct Flux Limit 可于任何情况下杜绝变压器饱和现象的发生，在保持卓越的瞬态响应性能的同时又可提高整体转换器的稳定性，明显优于其他同类解决方案。这种类型的正向转换器设计非常适用于 12V、24V 和 48V 标称输入电压，而这类输入电压常见于电信、数据通信和工业应用。

    LTC3765 / LTC3766 包含用于实现一种有源箝位变压器复位法的控制电路，与传统的箝位绕组或谐振复位法相比，其可实现较高的效率 (高达 96%) 及功率密度。用于主开关、有源箝位开关及同步开关的大电流栅极驱动器具有可调延迟，以实现最高的效率。其他特点包括快速和准确的平均电流限制、可调的固定频率操作 (75kHz 至 500kHz)、至预偏置负载的干净启动、适合高功率设计的多相操作、过热保护及真正的远端输出电压采样。

    LTC3765 使用耐热增强型 MSOP-16 封装，千片批购价为每片 1.55 美元。LTC3766 使用 4mm x 5mm QFN-28 和 SSOP-28 封装，千片批购价为每片 2.6 美元。

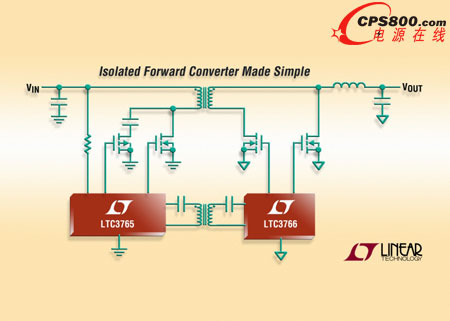

    照片说明：隔离式同步正向转换器

    性能概要：LTC3765 / LTC3766

    · Direct Flux Limit 确保变压器不发生饱和

    · 具延迟调节能力的有源箝位驱动

    · 同步整流

    · 快速和精准的平均电流限制

    · 至预偏置负载的干净启动

    · 多相操作简化高电源设计

    · 副端控制器以实现快速瞬态响应

    · 真正的远程输出电压感应

    · 75kHz 至 500kHz 的工作频率<
