具48个独立通道的脉冲宽度调制(PWM)发生器LT8500

2011/8/2 11:52:58   电源在线网
分享到:

    日前,凌力尔特公司推出具 48 个独立通道的脉冲宽度调制 (PWM) 发生器 LT8500。每个通道都有一个单独的可调 12 位 (4096 个步进) PWM 寄存器和一个 6 位 (64 个步进) ±50% 的校正寄存器。所有控制都可以通过一个简单的 TTL / CMOS 50MHz 串行数据接口编程。LT8500 可用在诸如 LED 控制以及工业和机器人应用等多种 PWM 密集型应用。例如,LT8500 可与 3 个 LT3595A 16 通道 LED 驱动器一起使用,以提供 48 个独立调光的 LED 串,从而为大型 LCD 显示器实现可局部调光的 LED 背光照明。校正寄存器允许匹配每个 LED 串的光输出。

    LT8500 在 3V 至 5.5V 的输入范围内工作,从而使该器件能采用多种标准电源总线工作。就 LED 应用而言,每个通道都有单独的 6 位点校正电流调节和 12 位灰度等级 PWM 调光。LT8500 的 40ns 接通时间提供非常宽的动态对比度。校正和灰度等级调光都可通过采用 TTL / CMOS 逻辑的串行接口来访问。LT8500 提供两个诊断信息标记:同步误差和 LED 开路。在状态回读时,这两个标记与其他状态信息一起在串行数据接口上发送。50MHz 可级联串行数据接口包括缓冲和转换速率平衡,方便了诸如大屏幕 LCD 动态背光照明等 PWM 密集应用的设计。最少的外部组件与 5mm x 9mm QFN 封装相结合,可为多通道 PWM 应用提供了占板面积高度紧凑的解决方案。

    LT8500EUHH 采用 56 引线 5mm x 9mm QFN 封装,千片批购价为每片 2.95 美元。也提供扩展温度或 I 级版本 LT8500IUHH,千片批购价为每片 3.25 美元。所有版本都有现货供应。

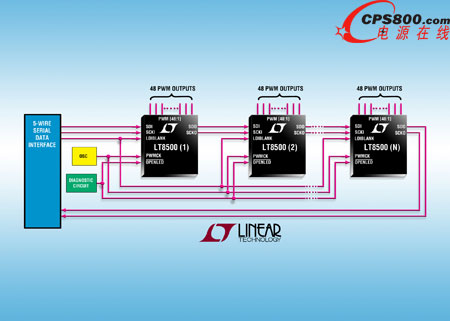

具 12 位分辨率和 50MHz 串行接口的 48 通道 PWM 发生器

    照片说明:具 12 位分辨率和 50MHz 串行接口的 48 通道 PWM 发生器

    性能概要:LT8500

    · 3V 至 5.5V 输入电压

    · 48 个独立的 PWM 输出

    · TTL / CMOS 逻辑 50MHz 串行数据接口

    · 12 位 (4096 个步进) PWM 宽度分辨率

    · 6 位 (64 个步进) PWM 校正 (所设定 PWM 宽度的 ±50%)

    · 高达 6.1kHz 的 PWM 频率 (PWMCK = 25MHz)

    · 相移选项降低开关噪声

    · 直接控制 3 个 LT3595A 16 通道 LED 驱动器

    · 诊断信息:同步误差 / LED 开路标记

    · 56 引脚 (5mm x 9mm x 0.75mm) QFN 封装<
