台达UPS电源光伏行业应用方案

    项目需求描述：

    1. 现场已有市电油机双路ATS输入配电柜设备。

    2. 需要UPS保护的重要负载：

    a) 日本单晶硅线切割机2台，功耗30KW/台；马达性负载，工作电压三相200V/115V（设备内部已标配380V/220V—＞200V/115V变压器），可以不同时启动，但需要同时工作。

    b) 曝光机2台；功耗10KVA/台，即8KW/台；工作电压三相200V/115V。

    3. 当市电出现故障中断后，现有柴油发电机需要90秒钟的时间（冬天发电机可能会需要5分钟左右的时间）才能完成负载的正常供电，短暂的停电将会导致单晶硅线切割机的停止运行，导致残品硅片出现，切割机故障、不良率上升等；给生产企业造成重大的经济损失。

    4. UPS电源后备时间为15分钟。

    5. 抛光机和单晶硅线切割机分别位于两个车间，距离配电室较远。

    解决方案：

    通过在重要负载和输入配电柜之间增加UPS不间断电源，保障市电断电或故障情况下负载能够依然正常不间断工作，提高供电质量，为负载提供不间断的交流电源。根据用户实际现场及负载特性情况建议采用分散供电方式：

    1. 即两台单晶硅线切割机配置一套UPS电源，设备由多个伺服电机带两个主轮和卷筒单元组成，正常工作时，主轮好卷筒会依次经过如下过程: ①加速→②正常运转→③减速→④完全停止→⑤反向加速→⑥反向正常转动→⑦减速→①加速…；根据马达性负载工作特性，UPS电源容量需要考虑一定的余量及增加配套选配件来完成。

    2. 两台抛光机配置一套UPS电源，增加输出变压器，完成380V/220V—＞200V/115V工作电压变换，适应负载设备。

    3. UPS及蓄电池组建议放置在配电室。

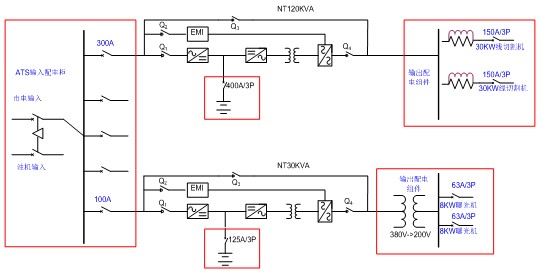

    供电系统原理图如下：

供电系统方案

    结论：

    通过对用户现场的负载环境勘测和了解，配置UPS电源保障了硅晶片线切割机和曝光机的负载不断电连续运行，即使市电断电，UPS电源完全可以完成油机启动至直接带载的整个切换过程，使线切割机和曝光机等精密负载设备得到连续不间断运行，提高产品的优良率，为光伏产品生产企业提升经济效益。<
