具点校正和灰度等级调光的16通道50mA降压型LED驱动器

2011/9/20 17:16:48   电源在线网
分享到:

    凌力尔特公司推出一个集成了 55V 降压型控制器的 16 通道 LED 驱动器 LT3745。该 LED 驱动器为每通道加电至 75mA LED 电流,可驱动高达 36V 的串联 LED,从而使该器件非常适用于诸如大型 LED 广告牌等应用。每个通道都有单独的 6 位点校正电流调节和 12 位灰度等级 PWM 调光。加上 0.5μs 的最短 LED 接通时间,LT3745 提供了非常宽的动态对比度。点校正及灰度等级均可通过 TTL/CMOS 逻辑电路中的一个串行接口获得。LT3745 的 60V 至 55V 输入电压范围非常适用于商用和工业设计中的宽输入电源范围,一般在 12V 至 48V 之间。最少的外部组件加上 6mm x 6mm QFN 封装可为多通道 LED 应用提供占板面积高度紧凑的解决方案。

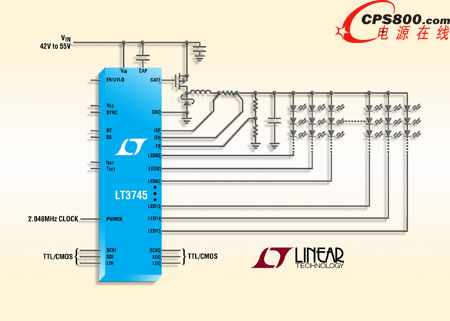

具点校正和灰度等级调光的16通道50mA降压型LED驱动器

    LT3745 的内部降压型控制器产生一个略高于并联 LED 串的自适应总线电压,以提供超过 90% 的效率。16 个单独的线性电流吸收器稳压和调制每一个 LED 串,从而能以占板面积紧凑的解决方案提供丰富的功能。LT3745 对开路 / 短路 LED 和过热故障执行了全面的诊断和保护功能,故障状态通过串行数据接口发送。30MHz 全缓冲、转换速率平衡、可级联的串行数据接口使 LT3745 非常适用于大屏幕 LCD 动态背光照明以及全彩色 LED 显示器。<
