大功率 Polyphase® 同步升压型控制器

    凌力尔特公司推出 LTC3787 的 H 级和 MP 级版本。这款大功率两相单输出同步升压型 DC/DC 控制器用高效率 N 沟道 MOSFET 取代了升压二极管，从而无需中等到大功率升压型转换器通常所需的散热器。LTC3787 能以高达 97% 的效率、从 12V 输入产生 24V/10A 输出。当配置为突发模式 (Burst Mode®) 工作时，其 135µA 的备用静态电流使该器件非常适用于汽车、工业和医疗应用。这些 H 级和 MP 级版本器件分别保证在 -40°C 至 150°C 和 -55°C 至 150°C 的结温范围内工作。

    LTC3787 启动时在 4.5V 至 38V 的输入电压范围内工作，启动后可保持工作低至2.5V，并可调节一个高达 60V 的输出电压。强大的 1.2Ω 内置 N 沟道 MOSFET 栅极驱动器能快速转换大的 MOSFET 栅极。该器件的电流模式架构、时钟输出和相位调制使多个器件能非常容易地并联，可实现多达 12 相工作。LTC3787 具有 75kHz 至 850kHz 的可锁相频率或 50kHz 至 900kHz 的可选固定频率。

    LTC3787 采用 SSOP-28 和 4mm x 5mm QFN-28 封装。H 级器件的千片批购价为每片 4.88 美元，MP 级器件的千片批购价为每片 12.39 美元。

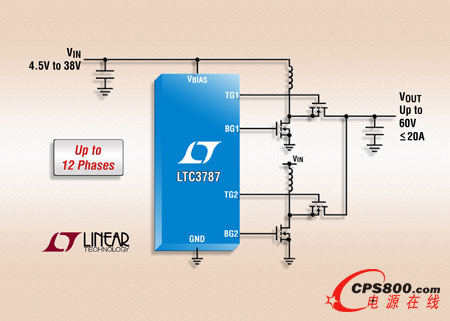

    照片说明：60V 多相同步升压型 DC/DC 控制器

    性能概要：LTC3787

    · 效率高达 97%

    · 免除了在中等到大功率升压型转换器中通常所需的散热器

    · 以高达 60V 的 VOUT 工作

    · 4.5V 至 38V 的宽 VIN 范围，启动后可保持运作低至 2.5V

    · 135µA 低静态电流

    · 强大的 1.2Ω 栅极驱动器

    · 针对同步 MOSFET 的 100% 占空比能力

    · 75kHz 至 850kHz 的可锁相频率

    · 50kHz 至 900kHz 的可编程固定频率

    · 电流模式控制

    · 相位调制以实现多达 12 相工作

    · 电源良好输出<
