数据中心能耗监测系统
1、概述
随着通信事业的迅猛发展和通信技术的不断进步,以三大运营商为主体的通信企业和其他交通、银行、证券、保险、大型工矿、连锁企业的机房动力环境综合监控系统已经成为企业通信运维管理的重要组成部分,有关数据中心的能源管理和供配电设计已经成为热门问题,高效可靠的数据中心配电系统方案,是提高数据中心电能使用效率,降低设备能耗的有效方式。
2、参考标准
GB50174-2008电子信息系统机房设计规范
GB50462-2008 电子信息系统机房施工及验收规范
数据中心能耗检测标准及实施细则
YDB 037-2009 通信用240V直流供电系统技术要求
YD/T 585-2010 通信用配电设备
YD/T638.3-1998 通信电源设备型号命名方法
YD/T 939-2005 传输设备用电源分配列柜
YD/T 944-2007 通信电源设备的防雷技术要求和测试方法
YD/T 1051-2000 通信局(站)电源系统总技术要求
YD/T 1095-2008 通信用不间断电源(UPS)
DL/T 856-2004 电力用直流电源监控装置
3、系统组成

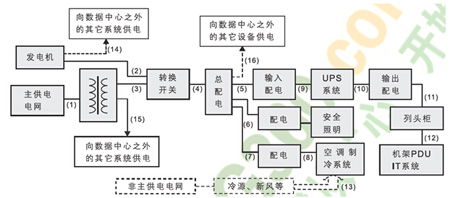

数据中心主要包括变配电、供配电系统、UPS系统、空调制冷系统、消防、安防、环境动力监控、机房照明等。
数据中心智能监管方案可实现对数据中心机房内外的动力系统运行环境实时监控、设备维护与控制、电能质量管理、能源成本整体管理,提高监控的实时性和可靠性、提高能源的使用效率、优化能源成本、增强动力系统的可靠性和有效性。
数据中心的监控可以分为配电监测和机房环境综合监控。
1)配电监测系统

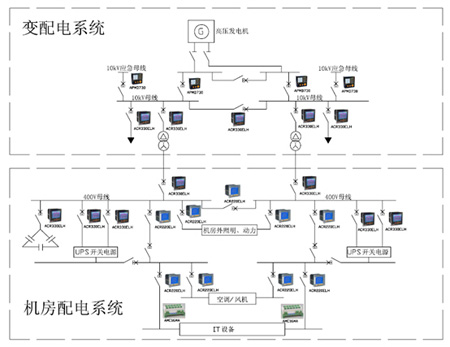

结合数据中心机房内外,实现从供电侧到用电侧的全面监测,分别满足数据中心交流和直流应用的监测要求。配电示意图如下:

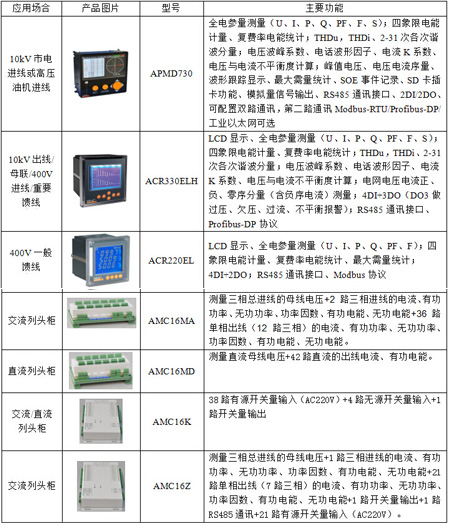

系统选型
2)机房环境综合监控系统

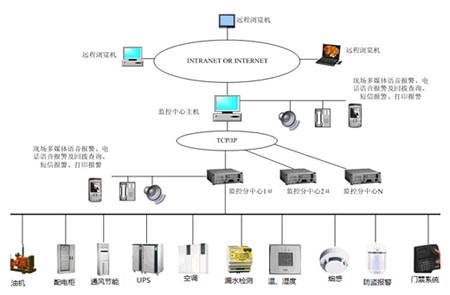

数据中心动力环境综合监控系统综合利用计算机网络技术、数据库技术、通信技术、自动控制技术、新型传感器技术,实现对机房内电源、空调、蓄电池、配电屏等多种动力设备和温湿度、水浸等环境中各种参数的遥测、遥信和遥控,实时监测其运行参数,诊断和处理故障,记录和分析相关数据。
机房动力环境监控系统已经发展成为一个集安防系统、通风节能系统、电能管理系统、智能门禁、实时动态视频监控、防盗等综合性监控系统,并在向监控信息云处理和物联网方向发展。
