英威腾Goodrive200A系列变频器在铅带收卷机上的应用

2016/12/29 9:23:18   电源在线网
分享到:

    摘要:铅带收卷机,主要是收集铅带,需要张力控制!工艺流程如下:

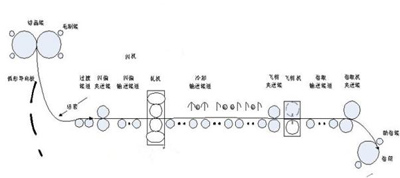

工艺流程图仅供参考

工艺流程图仅供参考(1)

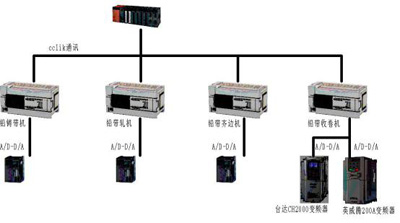

电气控制图仅供参考

电气控制图仅供参考(2)

    本文以收卷机(卷筒)控制系统维例,详细介绍了英威腾电气股份有限公司开发的 Goodrive200A系列变频器在收卷机(卷筒)上的应用。

    一、引言

    一种铅带收卷机的自动助卷装置,用于解决铅带收卷机切换时的铅带导入问题,它包括执行机构、驱动机构和铅带导向槽,所述执行机构由压紧辊组件和收卷机主轴组成,所述压紧辊组件包括布置在收卷机主轴左右侧的两部分,其中每一部分均包括压紧辊、压紧辊固定座和导向板,所述压紧辊数量不少于三个,它们均通过轴承组件与压紧辊固定座装配,所述压紧辊固定座呈圆弧形状,其径向截面为矩形槽结构,压紧辊布置在该矩形槽中,在相邻两压紧辊之间设有导向板,所述导向板固定在压紧辊固定座矩形槽的边缘部位。本实用新型结构简单,运行稳定可靠,不仅显著地提高了生产效率,而且消除了安全生产方面的隐患,同时为设备的自动化升级带来了极大便利。

    二、控制要求

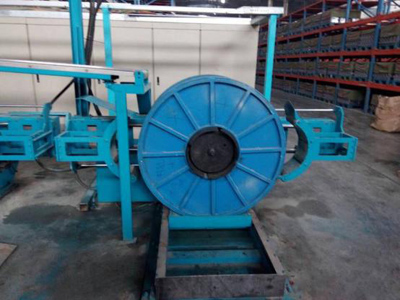

    本文仅以英威腾变频器在铅带收卷使用现场的要求为例进行说明,如

    图 2 所示,具体控制要求有如下:

具体控制要求

    客户需求一台 5.5 千瓦变频器控制收卷电机,随着卷径的变化,张力随之变化,变频器采用直流供电。其中对变频器及控制要求主要包括:

    a) 低频转矩输出较大。

    b) 加减速过程中速度输出的均匀性。

    c) 断电维持并减速同步停车。

    d) 减速同步停车的减速时间最好精确到小数点后两位。

    e) 张力控制要求精确。

    三、英威腾 Goodrive200A

    Goodrive200A变频器具有优异的矢量控制性能,实现转矩控制、速度控制的一体化,能满足不同客户多种应用需求。同时,Goodrive200A变频器具有超出同类产品的防跳闸性能和适应恶劣电网、温度、湿度和粉尘能力,极大提高产品可靠性。

    1. 产品可实现准确的参数自学习,提供优异的电机驱动性能;

    2. 具有先进的开环矢量控制性能,良好的电压、电流控制技术;

    3. 产品设计严格遵循IEC国标标准,并通过了CE认证测试;

    4. 标配内置RS485通讯接口,支持Modbus通讯协议;易用的上位机软件,便于监控和调试;

    5. 内置选配C3滤波器,可外置选配C2滤波器,EMC性能更优秀,使产品在电磁干扰场合更适用

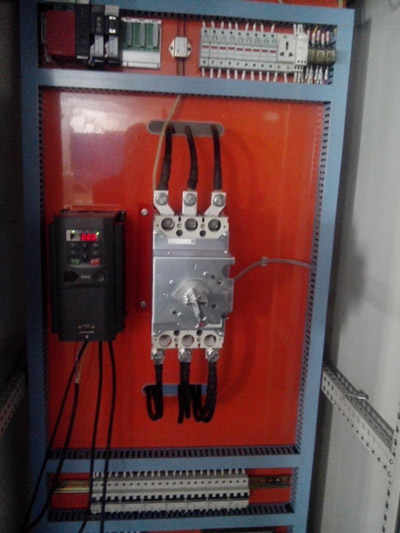

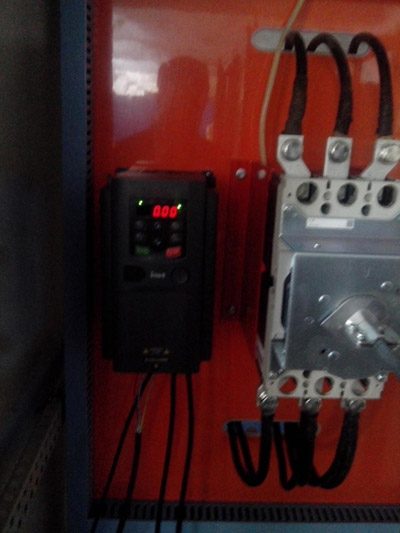

    四、系统接线及调试

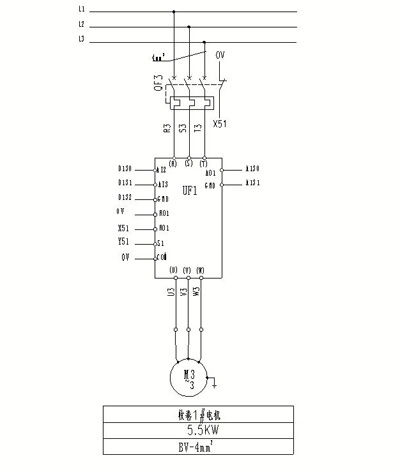

    接线图

接线图

接线图

接线图

    系统调试

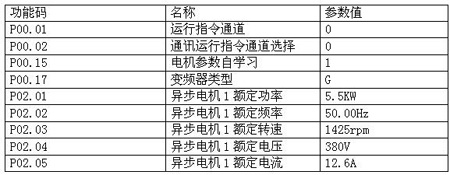

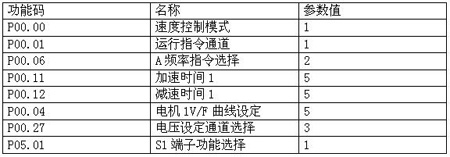

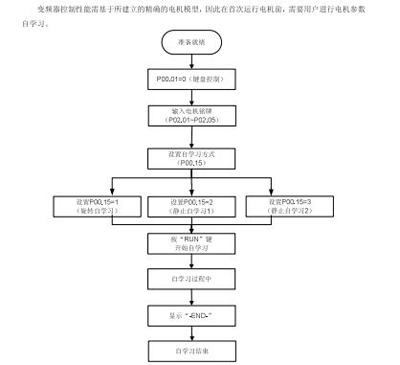

    调试主要解决以下几个问题

    1.是低频力矩输出能力

    2.低速下的收卷是否平稳
