大联大友尚集团推出ON Semiconductor电流型LLC-150W电源解决方案

　　2018年11月13日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下友尚推出安森美半导体（ONSemiconductor）NCP1399的电流型LLC-150W电源的解决方案。

　　大联大友尚代理的ONSemiconductor推出的LLC-NCP1399是业界首款采用电流控制模式的LLCAC-DC控制IC。输入85-260VAC输出DC19.5V7A，主要驱动器件应用600V门极驱动器简化布局并减少外部元件数，采用跳周期模式提升轻载能效，并集成一系列保护特性以提升系统可靠性，用于大屏幕电视、一体化电脑、工业及医疗等大功率电源系统应用，可显著实现轻载和满载时的高能效及超低待机能耗。

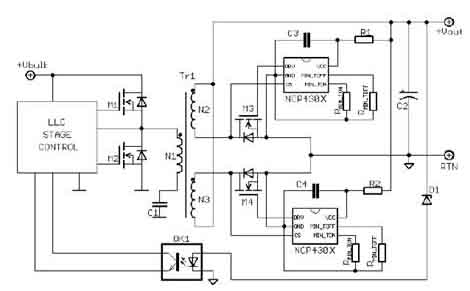

　　图示1-大联大友尚推出ONSemiconductor电流型LLC-150W电源解决方案的系统方案图

　　系统功能

　　 正常情况下空载功耗小于130mW；

　　 在输入85Vac-260Vac的情况下输出带电压19.5V电流3--7A的负载下，纹波小于150MV；

　　 在输入110Vac-230Vac的情况下带电压19.5V电流大于2A的负载下，效率可以达到94%；

　　 自带X电容放电功能，OCP.OVP.OTP功能；

　　 LLC芯片自带PFC供电功能，更好的防止开机瞬间带来的过冲问题。

　　图示2-大联大友尚推出ONSemiconductor电流型LLC-150W电源解决方案的照片

　　方案特性

　　 业界首款LLC电流模式控制器NCP1399，解决了LLC控制器单纯的电压变频模式的不足；

　　 从20kHz到750kHz的高频操作；

　　 电流模式控制方案；

　　 具有最大死区时间夹的自动死区时间；

　　 快速共振罐稳定的专用启动顺序；

　　 改善轻载效率的跳过模式操作；

　　 非常低空载功耗的脱模操作；

　　 锁定或自动恢复超载保护；

　　 锁存或自动恢复输出短路保护；

　　 严重故障条件的锁存输入，例如OVP或OTP；

　　 超出共振切换保护；

　　 打开反馈回路保护；

　　 精确的欠压保护；

　　 根据负载条件进行PFC级运行控制；

　　 具有极低泄漏电流的启动电流源；

　　 在离模或故障模式下的动态自供电（DSS）操作；

　　 引脚相邻引脚/打开引脚故障安全。
