大联大世平集团推出基于onsemi产品的300W超高效能网通电源方案

2021/12/21 17:08:57   电源在线网
分享到:

  2021年12月21日,致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布,其旗下世平基于安森美(onsemi)NCP1680功率因数控制器IC推出300W超高效能网通电源方案。

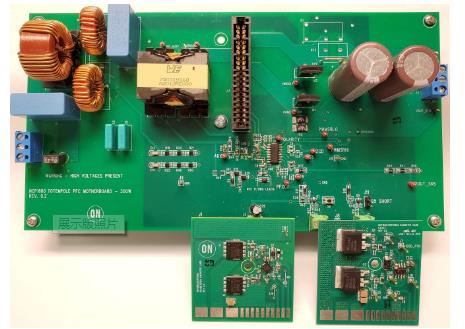

  图示1-大联大世平基于onsemi产品的300W超高效能网通电源方案的展示板图

  如今,第五代移动通信技术(简称5G)正在进入快速部署时期。5G时代的到来,无疑从根本上颠覆了现有的传统通信方式,它加速了现实社会与互联网空间的快速融合,让人与人、人与机器的交互都步入了一个全新的水平。而发展5G的一重要效能目标就是在提高数据速率、减少延迟的同时,节约能源、降低系统成本。应此效能需求,大联大世平基于onsemi NCP1680推出的300W超高效能网通电源方案,拥用高功率因子和极高的转换效率,能够助力5G基站建设快速推进。

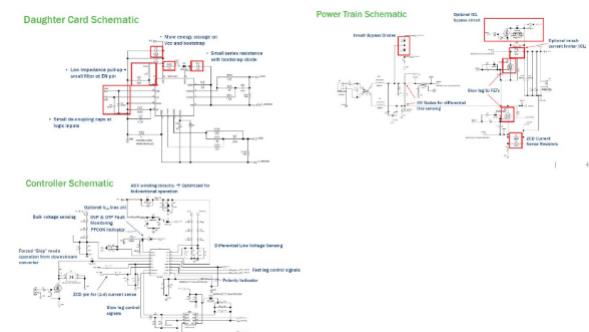

  图示2-大联大世平基于onsemi产品的300W超高效能网通电源方案的方块图

  NCP1680是onsemi推出的一款临界导通模式(CrM)图腾柱PFC控制器。该控制器采用新颖的电流限制架构和线路相位检测,同时结合经验证的控制算法。相较传统PFC的转换效率可以提升3%~4%,能够满足5G时代对于网络电源的需求。并且该产品内置快速负载暂态补偿响应功能和高规格安规等级的安全保护功能,并且具有PFC-OK信号供应后级电源时序控制,能够应用于需要高效率、高功率因子以及高稳定性PFC的场景。

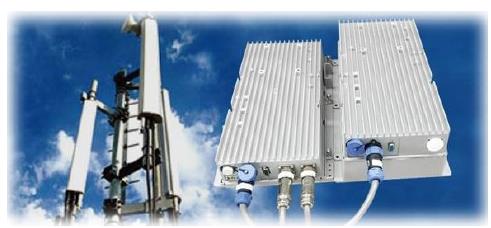

  图示3-大联大世平基于onsemi产品的300W超高效能网通电源方案的场景应用图

  NCP1680 IC的核心为内部补偿数字环路控制,其采用恒定导通时间CCM架构,具有谷值开关功能,可满足现代能效标准,包括那些要求在轻载下提供高能效的标准。此外,这款高集成度的IC可使电源设计在通用电源(90V至265Vac)下以高达350W的功率水平工作。且在230Vac和300W的电源输入下,基于NCP1680的PFC电路能够实现近99%的能效。

  核心技术优势:

  Totem Pole(图腾柱)结合全桥整流器的PFC架构,减少整流二极体损耗及周边零件;

  Zero Current Detection(零电流侦测)CrM(临界模式)PFC操作,提高效率;

  轻载DCM不连续模式具电压波谷Valley导通操作机制,提升轻载效率(Light load efficiency);

  内建数字电压回路控制器(Digital voltage loop control),增加动态响应及频宽;

  高规格安规等级包含过电压(OV)、过电流(OC)、欠电压(UV)及内建过温度(OTP0)保护;

  具有PFC-OK讯号供应后级电源时序控制;

  高规格驱动能力:-500 mA/+800 mA。

  方案规格:

  300W 395V输出,供后级半桥交换式电源供应器应用;

  输入电压=90V to 265Vac;

  输出电压=395V;

  输出电流=760mA;

  效率;97%。

  如有任何疑问,请登陆【大大通】进行提问,超过七百位技术专家在线实时为您解答。欢迎关注大联大官方微博( 大联大)及大联大微信平台:(公众账号中搜索“大联大”或微信号wpg_holdings加关注)。
