该器件在2引脚的绝缘TO-220封装内的工作结温高达+175℃、反向恢复时间为11ns、前向电压为2.1V
日前,Vishay Intertechnology, Inc.(NYSE 股市代号:VSH)宣布,推出新的600V FRED PtTM Hyperfast串级整流器 --- 8S2TH06I-M。Vishay推出的新款整流器具有极快的反向恢复时间、低前向电压降和低封装热阻,可减少在高效的连续电流模式(CCM)功率因数校正(PFC)应用中的损耗。
新的8S2TH06I-M针对用于桌面PC、服务器和通信电源、UPS系统、宽屏等离子显示器和LCD电源、工业电源和太阳能逆变器做了优化。

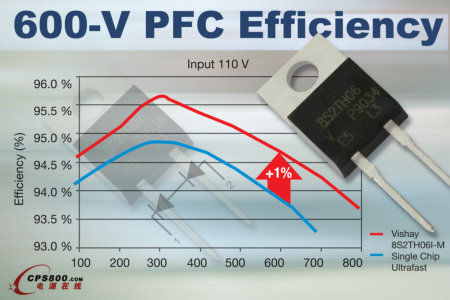

通过在导电和开关性能间的巧妙平衡,8S2TH06I-M将典型高频PFC应用中的平均整体功率损耗减少了22%。
8S2TH06I-M的反向恢复时间为11ns,再加上Hyperfast技术的开关性能和在8A电流时的2.1V前向电压降,使该器件能够在更高的频率下工作,从而提高整体系统效率。2引脚的TO-220封装使器件在120℃的外壳温度下能输出8A的直流电流,同时绝缘电压高于2kV。陶瓷绝缘TO-220封装很容易与非绝缘的部件安装在一起,对结至外壳的2.3℃/W基准热阻则影响甚小。
8S2TH06I-M在25℃和125℃下的反向恢复电荷为7nC和35nC,使Qrr和前向电压降间做性能折中时能有大幅改善。这样就可以同时实现高频工作和更低的损耗,从而减小散热片和无源器件的尺寸。同样,8S2TH06I-M的175℃工作结温能够实现更稳固和更具成本效益的设计方案,这比竞争器件的150℃最高温度等级足足提高了15%。
器件规格表
编号 |
8S2TH06I-M |
IF(AV) |
8 A |
@ TC |
120 °C |
VF @ 125 °C (典型) |
2.1 at 8 A |
Qrr @ 125 °C,在额定IF – 200 A/us at 390 V |
35 nC |
反向泄漏 @ 25 °C |
<1 µA |
典型反向泄漏@ 125 °C |
7 µA |
8S2TH06I-M Hyperfast串级整流器现可提供样品,并已实现量产,大宗订货的供货周期为六周至八周。
VISHAY简介
Vishay Intertechnology, Inc. 是在纽约证券交易所上市(VSH)的“财富 1,000 强企业”,是全球分立半导体(二极管、整流器、MOSFET、光电器件及某些精选 IC)和无源电子元件(电阻器、电容器、电感器、传感器及转换器)的最大制造商之一,这些元件可用于工业、计算、汽车、消费、电信、军事、航空航天及医疗市场的各种类型的电子设备。凭借产品创新、成功的收购战略,以及“一站式”服务使 Vishay 成为了全球业界领先者。有关 Vishay 的详细信息,敬请浏览网站 www.vishay.com。■
来源:Vishay
