凌力尔特推出1.2A、37VIN降压型开关稳压器LT3686

2009/12/3 11:55:41   电源在线网
分享到:

    凌力尔特公司 (Linear Technology Corporation) 推出 1.2A、37VIN 降压型开关稳压器 LT3686。LT3686 在 3.6V 至 37V 的 VIN 范围内工作,具有过压闭锁功能,可保护稳压器和负载免受高达 55V 瞬态的影响,非常适用于汽车应用中常见的负载突降和冷车发动情况以及 24V 工业电源。其内部的 1.85A 开关在电压低至 0.8V 时可提供高达 1.2A 的连续输出电流。其低的最短接通时间使该器件能够提供高开关频率,即使在高降压比时也是如此。例如,输入高达 16V 时,它可以利用一个 2MHz 的开关频率提供 3.3V 输出。

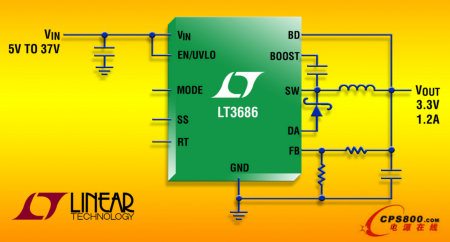

凌力尔特推出1.2A、37VIN降压型开关稳压器LT3686

性能概要:LT3686
○   宽输入范围
  ●  在 3.6V 至 37V 的范围内工作
  ●  过压闭锁保护电路可经受 55V 瞬态
○   低的最短接通时间:在 2MHz 时将 16VIN 转换为 3.3VOUT
○   1.2A 输出电流
○   可调频率:300kHz 至 2.5MHz,具 ±5% 的准确度
○   在轻负载时具恒定开关频率
○   跟踪和软启动
○   精确 UVLO
○   短路坚固性
○   停机时 IQ < 1uA
○   内部补偿
○   3mm x 3mm DFN 封装

    LT3686 的开关频率从 300kHz 到 2.5MHz 是用户可编程的,从而使设计师能够最大限度地提高效率,同时避开关键噪声敏感频段。LT3686 还运用一种独特的设计,该设计确保 LT3686 保持恒定频率切换 (甚至在非常轻的负载情况下)。该器件的 3mm x 3mm DFN-10 封装和高开关频率 (允许使用小的外部电感器和电容器) 提供了一个占板面积紧凑和高热效率的解决方案。

    LT3686 运用一个高效率 1.85A、680mV 开关,在单芯片内集成了必要的升压二极管、振荡器、控制和逻辑电路。其箝位二极管电流检测 (DA 引脚) 在输入电压瞬态时保护电路 (甚至在高开关频率时)。LT3686 中采用的特殊设计方法在宽输入电压范围内实现了高效率,而且该器件的电流模式拓扑实现了快速瞬态响应和卓越的环路稳定性。其它特点包括跟踪能力、内部补偿和软启动功能。

    以 1,000 片为单位批量购买,每片 LT3686EDD 的价格为 2.50 美元。工业级版本 LT3686IDD 保证在 -40°C 至 125°C 的工作结温范围内工作,千片批购价为每片 2.78 美元。两种版本都有现货供应。■
