凌力尔特推出四通道12位、10位和8位轨至轨数模转换器LTC2635

包括用于电源裕度调节的复位至高阻抗输出

2009/12/9 15:30:05   电源在线网
分享到:

    凌力尔特公司 (Linear Technology Corporation) 推出四通道 12 位、10 位和 8 位轨至轨数模转换器 (DAC) LTC2635,该器件采用纤巧 3mm x 3mm QFN 和 MSOP 封装,集成了一个精确的 10ppm/°C 基准。订购选项包括2.5V (LTC2635-L) 和 4.096V (LTC2635-H) DAC 满标度输出。除了提供加电复位至零和中标度的选项,LTC2635-L 还包括可在加电复位以及停机时提供高阻抗输出的订购选项。这使得能够在诸如电源裕度调节等应用中运用 DAC,在此类应用中,DAC 输出在上电期间必须与电源进行电隔离,然后被调用以执行电源电压的升/降调节操作。

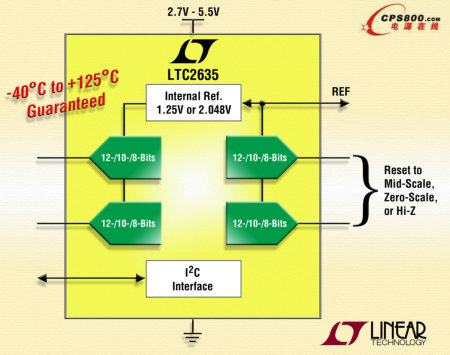

凌力尔特推出四通道12位、10位和8位轨至轨数模转换器LTC2635

性能概要:LTC2635
★   集成的精确基准
  ☆   2.5V 满标度 10ppm/°C (LTC2635-L)
  ☆   4.096V 满标度 10ppm/°C (LTC2635-H)
★   最大 12 位 INL 误差:±2.5LSB
★   引脚和软件兼容的 I2C DAC
★   在 -40°C 至 +125°C 的温度范围内保证单调
★   DAC 之间超低串扰 (3nV•s)
★   低噪声 (0.75mVP-P,0.1Hz 至 200kHz)
★   可选内部或外部基准
★   2.7V 至 5.5V 电源范围 (LTC2635-L)
★   低功率运行:每 DAC 为 125uA
★   加电复位至零标度、中标度或高阻抗选项
★   纤巧 3mm x 3mm QFN-16 和 MSOP-10 封装

    LTC2635 的小尺寸和内部基准对各种工业、汽车和 ATE 应用来说都很重要。LTC2635 提供 INL 误差为 ±2.5LSB (最大值) 和串扰为 3nV•s 的 12 位性能,从而确保在一个 DAC 上的电压变化对其它 DAC 的影响最小。用单一 2.7V 至 5.5V 电源工作,电源电流很低,每 DAC 为 125uA。

器件型号

DAC

I/O

基准

封装

LTC2637

12108

8

I2C

输入或输出

4mm x 3mm DFN-14MSOP-16

LTC2636

12108

8

SPI

输入或输出

4mm x 3mm DFN-14MSOP-16

LTC2635

12108

4

I2C

输入或输出

3mm x 3mm QFN-16

MSOP-10

LTC2634

12108

4

SPI

输入或输出

3mm x 3mm QFN-16

MSOP-10

LTC2631

12108

1

I2C

输入或输出

TSOT23-8

LTC2630

12108

1

SPI

仅内部或 VCC

SC70-6

LTC2640

12108

1

SPI

输入或输出

TSOT23-8

    除了选择 3 种分辨率之一,设计师还可以选择 2.5V 或 4.096V 满标度范围以及零标度、中标度或高阻抗 (Hi-Z) 的加电选项。16 引脚 3mm x 3mm QFN 封装中包含一个硬件负载 DAC (LDAC) 引脚、3 个用来选择 27 个独立 I2C 地址的地址引脚、和一个 REFLO 引脚。10 引脚 MSOP 封装只有一个地址引脚,用来选择3 个独特的 I2C 总线地址。所有 LTC2635 的选项都保证在汽车 (-40°C 至 +125°C) 和商用 (0°C 至 +70°C) 温度范围工作。以 1,000 片为单位批量购买,每片价格为 2.03 美元。■
