IR推出新型IR3870M SupIRBuck™ 集成稳压器简化设计

2010/1/12 10:22:09   电源在线网
分享到:

    全球功率半导体和管理方案领导厂商 – 国际整流器公司 (International Rectifier,简称IR) 推出IR3870M SupIRBuck™ 集成稳压器,适用于笔记本和台式电脑、游戏机以及消费电子应用,如机顶盒、通用型负载点 (POL) DC-DC转换器等。
        IR3870M采用迟滞恒定导通时间调制器,利用自适应死区时间控制及导通电阻 (RDS(on)) 电流检测为笔记本电脑带来最大效率。IR3870M能够在高达60°C的环境温度下提供最高10A的电流,并利用二极管仿真来改善轻负载效率。新器件还提供电荷泵输出 (CPO) 选项来加强MOSFET栅极驱动,从而在中度负载到全负载条件下达到最高效率。此外,IR3870M拥有3V至26V的宽输入电压范围 ,还可以利用外部电阻分压器网络为0.5V至12V的输出电压编程。
        IR亚洲区销售副总裁潘大伟表示:“IR3870M 与所有SupIRBuck系列产品一样,采用IR最新的先进控制IC、MOSFET和封装集成技术,更是一种容易使用的完全集成的DC-DC稳压器,旨在实现要求轻负载和全负载性能系统的最高效率。”
        IR3870M还具备预偏置启动、高度精确的0.5V参考电压、过压和欠压关断、电源正常输出,以及具有电压监测能力的使能输入。新器件还提供固定导通时间控制、可编程开关频率、软启动和过流保护等功能。

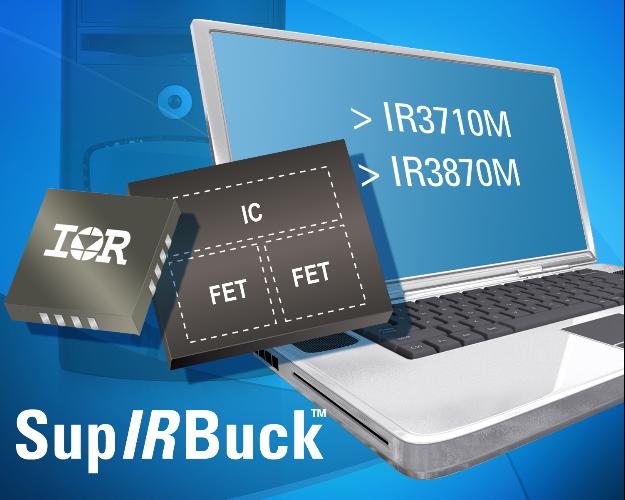

        创新的SupIRBuck系列多功能宽输入、单输出集成负载点 (POL) DC-DC稳压器,在5mm × 6mm、采用0.9mm纤薄设计的Power QFN封装中集成了IR基准HEXFET® MOSFET优化的高性能控制IC。SupIRBuck以独特的可扩展通用占位面积带来一个易于实现、灵活方便、结构紧凑、具有成本效益的高性能POL解决方案。
        IR3870M采用的多功能控制IC也可作为独立器件提供,型号为IR3710M。该器件让原本使用适合较轻负载的IR3870设计师能够凭借一对外部的IR MOSFET,将负载轻松提高到24A。
        IR3870M和IR3710均不含铅,并且符合电子产品有害物质管制规定 (RoHS) 。

产品的基本规格:

IR3870MPbF

器件编号

封装

Vin范围

(V)

Vout 范围 (V)

最大Iout

(A)

开关频率

范围(kHz)

功能

IR3870MPbF

5 × 6mm QFN

3 - 26

0.5 - 12

10

最高 1MHz

1% 精度、OCPOVPUVPSSPGOOD、栅极驱动电荷泵选项

IR3710MPbF

器件编号

封装

Vin 范围

(V)

最大Vout

(V)

开关频率

(kHz)

功能

IR3710MPBF

16L 3×3 mm MLPQ

3 - 28

0.5 - 12

最高1MHz

1%精度、OCPOVPUVP SSPGOODFCCM

栅极驱动电荷泵选项

   免责声明:本文仅代表作者个人观点,与电源在线网无关。其原创性以及文中陈述文字和内容未经本站证实,对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺,请读者仅作参考,并请自行核实相关内容。
  来源:IR
