凌力尔特推出1A 非常低压差线性稳压器 (VLDO™) LT3022

    凌力尔特公司 (Linear Technology Corporation) 推出 1A 非常低压差线性稳压器 (VLDO™) LT3022，该器件具有低至 0.9V 的输入电压能力和低至 0.2V 的可调输出电压。LT3022 的低 VIN 能力加之该器件的低压差 (满负载时典型值为 145mV) 使其非常适用于数字 IC (例如：FPGA、ASIC、DSP、微处理器和微控制器等) 的低电压、大电流轨应用。它还可以应用在一般的高效率、低 VIN 至低 VOUT 转换 (例如：1.8V 至 1.5V、1.5V 至 1.2V 或 1.2V 至 0.9V)。此外，该器件以仅为 400uA 的静态电流提供低功率工作模式，停机时静态电流不到 10uA，从而延长了手持式应用的运行时间。

    LT3022 稳压器用低 ESR、电容值低至 10uF 的陶瓷输出电容器优化稳定性和瞬态响应。LT3022 是高度准确的，在整个电压、负载和温度范围内具有 ±3% 的输出电压准确度，0.1% 的典型电压调节和 0.1% 的典型负载调节。该器件无懈可击的内部保护电路包括电池反向保护、输出反向保护、输出至输入 (电流) 反向保护、电流限制和具迟滞的热限制。

    LT3022EDHC 和 LT3022IDHC (16 引线 3mm x 5mm DFN) 以及 LT3022EMSE 和 LT3022IMSE (热增强型 MSOP-16) 在 -40°C 至 +125°C 的结温范围内工作，E 和 I 级版本都有现货供应，从而可提供热性能提高和占板面积紧凑的解决方案。以 1,000 片为单位批量购买，DFN 封装器件的价格分别为每片 2.73 美元和每片 3.13 美元，MSOP 封装器件的价格分别为 2.87 美元和 3.29 美元。

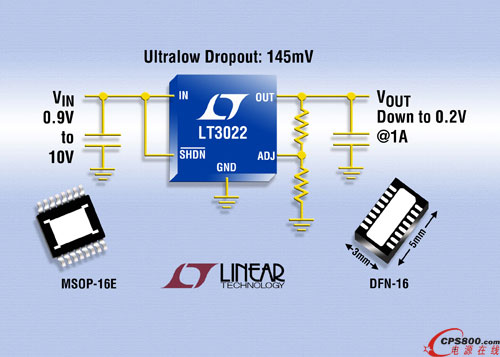

    照片说明： 具 0.2V 输出能力的 1A VLDO

    性能概要：LT3022

    · VIN 范围：0.9V 至 10V

    · VREF 准确度：在整个电压、负载和温度范围内为 ±3%

    · VOUT 范围：0.2V 至 9.5V（可调）

    · 压差电压：145mV

    · 输出电流：1A

    · 采用低 ESR、陶瓷输出电容器 (最小 10uF) 可稳定

    · 0.1% 的负载调节 (从 1mA 至 1A)

    · 静态电流：400uA，ISD<10uA

    · 具迟滞保护的电流限制和热限制

    · 电池反向、输出反向和输出至输入 (电流) 反向保护

    · 16 引线 DFN (3mm x 5mm x 0.75mm) 封装

    · 16 引线耐热增强型 MSOP 封装■
