5A DC/DC 转换器产生正或负的稳定电压

    凌力尔特公司 (Linear Technology Corporation) 推出面向升压、反激式、SEPIC 和负输出电源应用的高度通用 DC/DC 转换器 LT3957。该器件在 3V 至 40V 的输入电压范围内工作、具内置 5A/40V 电源开关并实现高达 96% 的效率，从而非常适用于工业、汽车、医疗和电信应用。

    LT3957 用两个内部电压反馈误差放大器和基准电压，可以产生正或负的稳定输出电压。一套用于正输出电压，另一套用于负输出电压，两者都来自单个反馈引脚。利用从 100kHz 到 1MHz 的可编程固定或可同步工作频率，设计师可以在很宽的范围内选择电感器和电容器，以优化尺寸、性能和成本。其电流模式控制可在宽电源和输出电压范围内实现稳定工作。该器件支持仅使用陶瓷电容器的设计，从而实现了更小的解决方案尺寸。其它特点包括：可编程软启动、可调输入欠压闭锁以及输出过压和过流保护。

    LT3957 在 -40°C 至 125°C 的温度范围内工作，采用具附加引脚间隔以支持高压工作的5mm x 6mmQFN-36 封装。千片批购价为每片 2.95 美元。

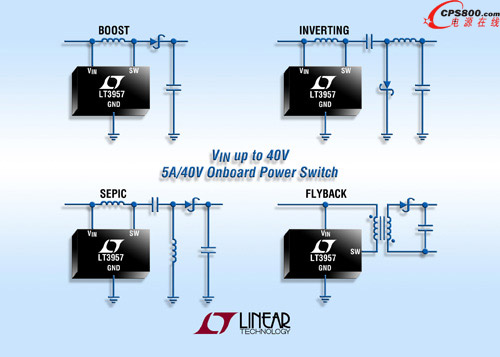

    照片说明： 升压、反激式、SEPIC 和负输出 DC/DC 转换器

    性能概要：LT3957

    · 面向升压、反激式、SEPIC 和负输出应用

    · 宽输入工作电压：3V 至 50V

    · 内置 5A/40V 电源开关

    · 用单个反馈引脚进行正或负的输出电压设置

    · 可选固定 100kHz 至 1MHz 工作频率

    · 可同步至外部时钟

    · 可编程软启动

    · 真正电流模式控制

    · 附加引脚至引脚 IC 间隔

    · 输出过压和过流保护

    · 具迟滞的可编程输入欠压闭锁■
