三通道输出 LED 驱动器驱动多达 24 个 500mA LED

2010/7/14 15:25:44   电源在线网
分享到:

    凌力尔特公司 (Linear Technology Corporation) 推出 LT3496 的 H 级版本。LT3496 是一种2MHzDC/DC转换器,以作为三通道恒定电流 LED 驱动器工作而设计。该器件三个通道中的每一个都能驱动多达 8 个串联的 500mA LED,从而使它能够以高达 96% 的效率驱动多达 24 个 500mA LED。该 H 级版本工作结温高达 150oC,相比之下,E 级和 I 级版本的最高结温为 125oC。E、I 和 H 级版本的所有电气性能规格都相同。H 级器件经过测试,保证 150oC 的最高结温。它们非常适用于易遭受高环境温度的汽车和工业应用。

    LT3496 在 LED 高压侧检测输出电流,从而可实现降压、降压-升压或升压型配置。每个通道都由独立的真正色彩 PWM (True Color PWMTM) 信号控制,从而使每个通道都能以高达 3,000:1 的调光比独立调光。固定频率、电流模式架构确保在宽电源和输出电压范围内稳定工作。频率调节引脚使用户能在330kHz至2.1MHz之间设定频率,以优化效率,同时最大限度地减小外部组件尺寸。LT3496 的耐热增强型 4mm x 5mm QFN 封装为 50W LED 应用提供了一个占板面积高度紧凑的解决方案。

    LT3496HUFD 采用 4mm x 5mm QFN-28 封装,有现货供应。以 1,000 片为单位批量购买,每片价格为4.45美元。

三通道输出 LED 驱动器驱动多达 24 个 500mA LED

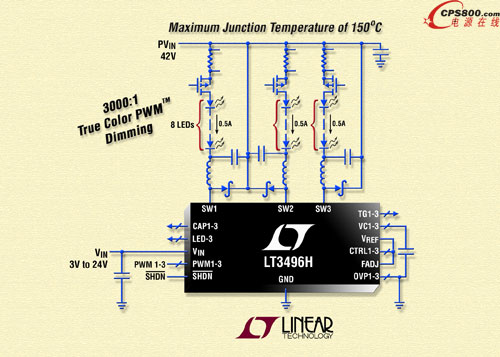

    照片说明:具 3,000:1 真正色彩调光的三通道 LED 驱动器提供 150oC 的最高结温

    性能概要:LT3496H

    ·     150oC 的最高结温

    ·     True Color PWM 调光提供高达 3,000:1 的调光比

    ·     内置栅极驱动器用于 PMOS LED 断接

    ·     具 700mA、45V 内部开关的三个独立驱动器通道

    ·     以降压、升压、降压-升压模式工作

    ·     CTRL 引脚在 10mV 至 100mV 范围内准确地设定 LED 电流检测门限

    ·     低静态电流:在运行模式时为 6mA

    ·     在停机模式时 <10uA

    ·     可调开关频率:300kHz 至 2.1MHz

    ·     开路 LED 保护

    ·     宽输入电压范围:3V 至 40V

    ·     表面贴装组件

    ·     28 引线 (4mm x 5mm) QFN 封装■
