基于相邻信道抑制/干扰对802.11 WLAN的影响分析

2012/10/9 15:18:40   电源在线网
分享到:

    随着无线联网技术以及其他无线技术在无许可限制的同一频谱范围内的迅速推广应用,Wi-Fi(802.11)产品遭受的射频(RF)干扰与日俱增,从而严重影响无线局域网(WLAN)的数据吞吐性能。与此同时,对诸如多媒体音频与视频、流媒体、WLAN语音以及其他需要服务质量(QoS)功能与较低分组误差率的应用等新型WLAN应用,市场要求更高的数据吞吐速率。由于在环境中对WLAN设备的带内干扰与邻带干扰不断增加,因此射频与数字过滤的设计至关重要。本文分析了邻信道干扰(ACI)的来源以及射频设计实践,通过此实践可以改善WLAN的相邻信道抑制(ACR)而全面提高其性能。

    概述

    在2.4GHz与5.xGHx无许可限制的频带中,ACI问题以及改善RF接收机的Wi-Fi与WLAN技术性能的需求已倍受制造商、系统设计人员、集成商与美国联邦通信委员会(FCC)的关注。事实上,在FCC发布用于802.11WLAN的额外250MHz频谱(起始于5.4GHz)时,它就注明了不久将要针对WLAN拥挤频谱带调整有关规定。FCC近期可能发布一个“调查通知”(NOI),以收集有关建立在该频谱中设计射频接收机的政府标准的可能性信息。

    何谓标桩?

    在干扰问题解决之前,WLAN市场的未来发展将大受影响。目前,WLAN接入点设备(AP)或客户端基站将受到其它相邻WLANAP与基站以及在同一无许可限制的频带中运行的非802.11设备的干扰。该情况与移动电话行业面临的问题类似,其使用信道频率重用解决方案使该问题得以解决。随着802.11市场的发展与WLAN技术的使用密度不断增大,该问题在如下应用中将愈演愈劣:

    ●公司/企业部署

    ●密集商务热点部署(商业街等等)

    ●住宅公寓楼宇部署

    ●高密度市内部署

    许多干扰源会对WLAN的性能造成不利影响,包括以下非802.11设备:

    ●无绳电话(2.4或5.xGHz)

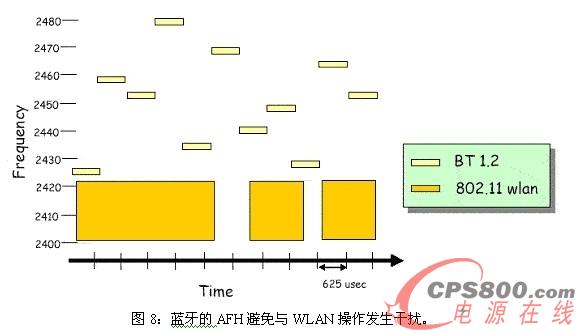

    ●蓝牙个人区域联网设备(2.4GHz)

    ●蓝牙无线耳机是特殊的情况

    ●脉冲雷达(美国正在研究将5.4GHz频带用于脉冲雷达)

    ●微波炉(在2.4GHz频带中50%的忙闲度将产生脉冲干扰)

    ●低能量RF光源(2.4GHz)

    ●采用包括蜂窝、蓝牙与WLAN在内的多种无线技术的集成设备、手持终端与PDA中假讯号RF噪声

    ●满足新兴"全频段"要求的宽频带5GHz设备

    干扰还可能来源于相邻的信道。在这种情况下,802.11系统的RF子系统与数字过滤的设计还可以对AP或基站的性能造成极大影响。此外,WLAN网络的物理设计可以消除带内干扰的很多反射。通常由信号干扰比率(S/I或SIR)决定WLAN的性能,该比率的定义是数据信号与干扰信号的比率。对于WLAN的性能而言,SIR通常比信噪比(SNR)更加重要。下面的图1解释了这一概念。

    显然,由商用无线设备生成的信号不尽完美。的确,从802.11射频发出的信号生成超出其许可频带范围的一些能量,称之为边带发射。这种情况也会出现在其他无线设备上,如蓝牙、无绳电话以及其他与802.11占用相同频带的设备。虽然通过过滤可以将来自相邻信道的RF干扰降至最低,但是此干扰还会生成旁瓣能量(sidelobeenergy),此能量属于802.11WLAN信号的通频带范围内。如果ACI比802.11信号强,来自ACI的边带能量将主导信道的噪声层。如图2所示。

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 总6页
