美国力科--12位ADC世界最高精度示波器

    示波器是工程师工作台上必备的常用工具之一，众所周知，带宽,采样率以及记录长度是评价示波器的三大指标,其实，示波器还有另一个重要指标，那就是“分辨率”。示波器分辨率的基础是示波器采集系统中所使用的ADC的分辨率，以前，典型的示波器都是使用8位ADC来数字化所输入的信号，这主要是由于示波器的应用需求以及ADC技术的发展决定，如今，一些新型特定应用领域中，8位分辨率示波器已经远远不能满足需求，因此，12位高分辨率示波器也就应运而生了。

    前不久，力科公司发布了两款新型12位分辨率示波器HDO4000系列和HDO6000系列，这并不是力科第一次推出12位分辨率的示波器，早在一年前，力科就推出了HRO 6Zi系列12位分辨率的示波器，HDO4000系列和HDO6000系列的推出将12位分辨率示波器的带宽扩展到了1GHz，采样率提升到2.5GS/s。

力科12位分辨率示波器发布现场

    12位高分辨率示波器的优势

    对于ADC，分辨率和采样速度是一对矛盾，如何在提高分辨率的同时还要提升采样速度，这是对技术的一个大考验。力科公司中国区市场经理胡为东解释说：“力科能实现高分辨示波器，主要依赖于其HD4096高分辨技术。” 采用力科最新的HD4096技术之后，可以使示波器拥有更高的垂直分辨能力，更高的采样率和更低的本底噪声。相对于传统的8位示波器，HDO可以采集和显示更加“干净”和“锐利”的波形，之前使用8位示波器难以观察到的波形细节，现在都可以轻易分辨和测量。

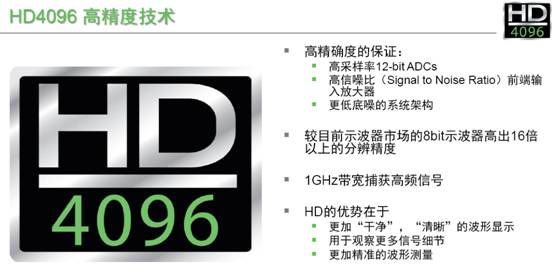

力科最新的HD4096技术

    HDO4000示波器提供最高2.5GS/s采样率和每通道25Mpts存储深度（叠加模式下50Mpts/ch），双通道和四通道可选，带宽200MHz到1GHz。HDO6000系列示波器提供最高2.5GS/s采样率和最大每通道250Mpts存储深度，双通道和四通道可选，带宽350MHz，500MHz，和1GHz。所有HDO型号提供12.1英寸触摸屏显示和直观的人机交互界面，兼容自动化测试需求，波形数学分析能力。HDO同样提供力科高端示波器才配备的WaveScan波形搜索和查找、历史波形回放、顺序采集模式、和LabNotebook报告生成功能。频谱分析和功率分析软件包，配合HDO独有的12-bit小信号分辨能力，扩展了示波器的动态范围和测量分析的能力。

    12位高分辨率示波器的特定应用领域

    对于一些特定的应用领域，高分辨率示波器是工程师的理想选择。胡为东向媒体解释说，像医疗器械中，很多信号如心电图信号或者脑电图信号，都非常接近噪声，因此必须使用高精度的示波器来测量，还有一些应用领域例如电源测试（小电压电源纹波，开关管等）、高精度传感器、高能物理、射频小信号测量、生物电信号测量、水下声纳信号测量等都迫切需要高分辨率示波器。

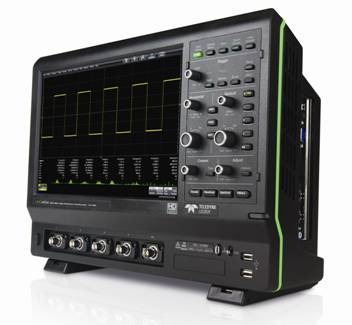

HDO系列高分辨率示波器

    中低端市场有望取代8位分辨率示波器

    对于高分辨率示波器的市场前景，胡为东非常乐观，他认为这将是中低端示波器的又一次技术性革命，12位ADC的高精度示波器极有可能完全取代传统的8位ADC的普通示波器成为广大用户的首选。

    胡为东给出的理由是：从通用的角度看，高精度示波器可让用户看到16倍于传统示波器的更清晰的信号波形，这就好比不用戴近视眼镜就可看到戴近视眼镜才能看到的效果，因此在不需要花费更多的金钱的情况下为何不选高精度的呢？从专用的角度看，高精度示波器提供了16倍于传统示波器的分辨率和清晰度，将为特殊的小信号测试的用户或者需要从大信号中分辨信号细节的用户提供最佳的解决方案。因此，无论从通用还是专用的角度，用户弃8位而选择12位分辨率示波器都将是一个有利的选择。<
