基于分布式的逆变电源并联控制技术

2012/11/5 16:30:37 电源在线网

逆变电源的并联技术是提高逆变电源供电可靠性和扩大供电容量的重要技术手段。当前大容量的逆变电源的发展趋势是采用新型全控高频开关器件构成逆变电源模块单元，再通过多个模块并联进行扩容。这样可以提高逆变电源模块的通用性和灵活性，使系统设计、安装、组合更加方便，同时增加系统的冗余性和可靠性。交流电源间的并联远比直流电源并联运行复杂，由于其正弦波输出，逆变电源的并联需要满足5项条件，即相同的电压、频率、波形、相位和相序，只有这样才能消除环流、均分负载功率，达到最佳的运行状态，真正实现逆变电源并联。

　　目前，逆变电源并联控制方式一般分为集中控制、主从控制、分布式控制、3C控制和无互连线独立控制5种控制策略。

　　在现有的各种控制方式中，集中控制、主从控制在实际应用中都有一定的应用，但由于并联控制电路故障可能会引起整个系统故障停机，所以应用受到一定的限制。3C控制实际上是对分布式控制的一种改进，而无互连线控制与实际应用有一定的差距，所以分布式控制相对有一定的优势。

　　1 分布式控制并联控制策略

　　1.1 分布式控制的概念

　　分布式控制技术又称分散逻辑控制，将系统的各个中心环节的控制权进行分散化和独立化，实现系统中各个单元的独立工作。这种控制方式可实现真正的冗余并联，有1个模块故障退出时，并不影响其他模块的并联运行；可靠性高、危险性分散、功能扩展容易等良好的特性已在众多领域中得到了广泛应用；成为计算机系统发展的主要方向之一，是一种比较完善的分布式智能控制技术。

　　1.2 分布式并联的控制原理

　　逆变电源并联控制策略中，集中控制和主从控制都可能因为部分电路故障而使整个系统故障停机。分布式并联控制[1]策略可解决该问题，在各逆变电源中综合每个电源模块的电流及频率信号，得出各自频率及电压的补偿信号，该方式能实现真正的N+1运行模式。

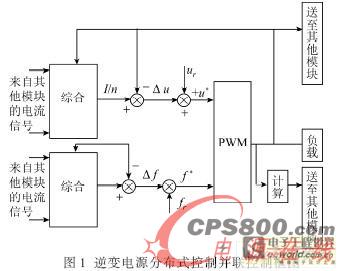

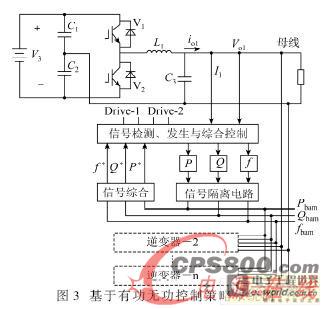

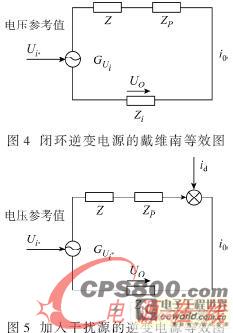

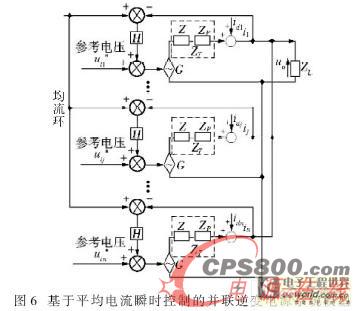

　　各模块并联控制单元检测相应模块的市电频率和相位，给其他各电源模块发出同步脉冲，无市电时，同步脉冲有晶振产生，各个逆变电源的锁相环电路用来保证其输出电压频率和相位与同步总线脉冲信号同步。并联控制单元将其他模块单元负载电流与本机负载电流作比较，求出电流偏差，并将其作为电压指令的补偿量发送给每个逆变电源单元，以消除各模块输出电流的不平衡。控制综合部分的均流及同步原理如图1所示。
