    IC封装产品信号输入、输出、辅助电源基本保护电路隔离放大器变送器一般都用在用电环境复杂的工业现场，为防止现场环境对产品出现各种干扰或损坏，我们根据多年的生产经验和针对不同环境下用户反馈意见，在对产品性能不受影响前提下逐步对产品的保护措施进行改进改善。对于DIN 35导轨安装的产品，这些保护电路都以安置据现场在产品中，用户可以直接使用。对于IC封装的产品，由于受到尺寸空间的制约而无法载入保护电路。所以，请用户根使用环境对IC封装产品的信号输入、输出、辅助电源加装保护电路。

    以下是顺源科技公司为您提供的几种基本保护电路，供参考。

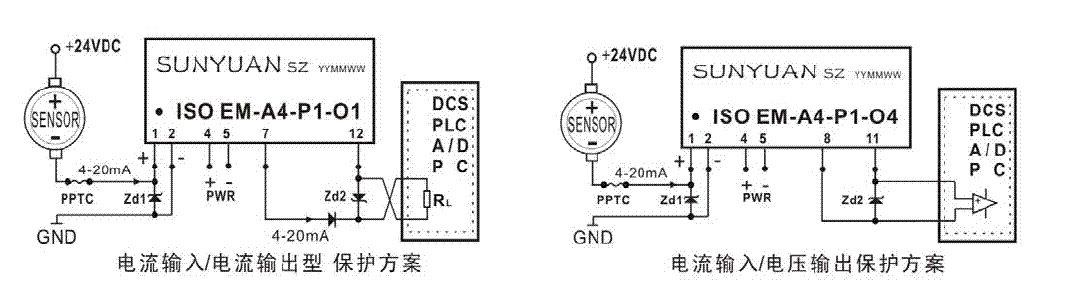

    一、电流输入，电流与电压输出型隔离放大器变送器IC保护方案

    图中：PPTC为100mA自恢复保险丝。二极管为1N4007，作为反向保护接入输出电流环路中。

    Zd1和 Zd2为TVS管，选值一般为线路实际电压的1.5倍

    所以，Zd1为TVS管P6KE8.2A，Zd2为TVS管P6KE15A。

    当信号为正负值时（0-±20mA），请选用双向抑制二极管。

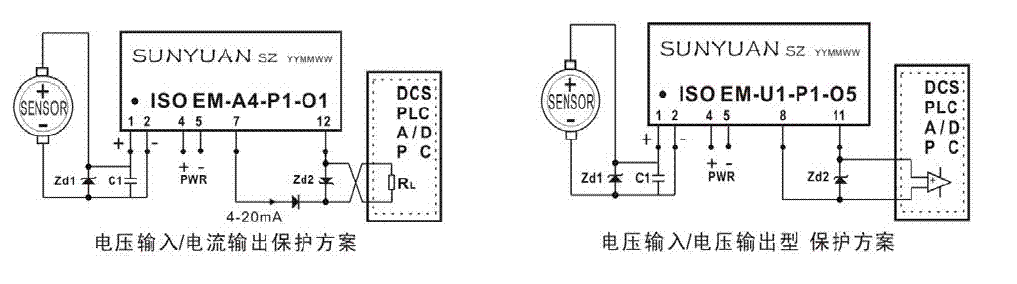

    二、电压输入，电流与电压输出型隔离放大器变送器IC保护方案

    图中：Zd1和 Zd2为TVS管，选值一般为线路实际电压的1.5倍。

    当信号为正负值时（0-±5V/0-±10V），请选用双向抑制二极管。

    所以，当信号电压为小于等于5V时（Vs < 5V），Zd1用P6KE8.2A，Zd2为TVS管P6KE15A。

    当电压信号大于5V小于10V时（5V< Vs <10V），Zd1用P6KE15A，Zd2为TVS管P6KE15A。

    当输出电压信号为12V时，Zd2为TVS管P6KE18A。

    当输出电压信号为24V时，Zd2为TVS管P6KE30A，可按Vs=1.5*Vo以此类推。

    C1容值会影响信号的频率响应，频响要求高时可不加，低时加0.1UF。

    二极管为1N4007，作为反向保护接入输出电流环路中。

   SUNYUAN SZ ISO Series Analog signal Isolation Transmitter

    三、隔离放大器变送器IC工作电源（辅助电源）保护方案

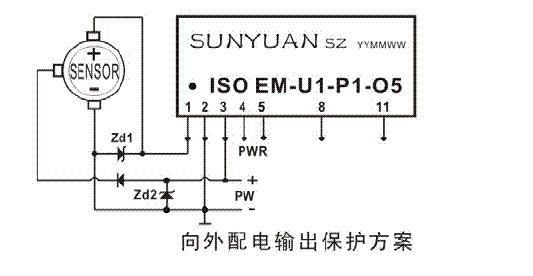

    四、隔离放大器变送器IC向外配电输出保护方案、

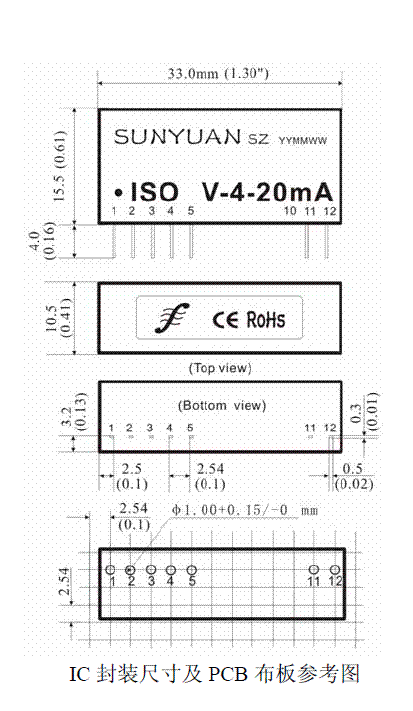

IC封装尺寸及PCB布板参考图

    SUNYUAN ISO系列隔离放大器变送器IC ，是一种将传感器、PLC、DCS、仪器仪表、变频器相互之间传递的模拟信号经隔离、放大、分配、转换成与之精度、线性度相匹配信号输出的混合集成电路。芯片内部集成了高效率的DC-DC，能产生多组互相隔离的电源分别给内部输入端放大电路、调制电路供电及输出端解调电路、转换电路、滤波电路供电。SMD工艺结构及新技术隔离措施使该器件能达到辅助电源、信号输入与输出之间3000VDC三隔离。

    通过选择不同类型的IC芯片进行组合，可组成多路（一进二出、一进三出、二进二出等）输出为一致或分别输出不同模拟量电参数的隔离变送器模块。产品使用非常方便，直接焊接在PCB板上或采用组合模块安装在标准DIN 35导轨卡槽上，无需零点和增益（精度、线性度误差<0.2%）的调节和校正，即可实现工业现场各种仪器仪表与传感器信号的隔离、放大、转换和分配功能，并能满足现场工业级宽温度、潮湿、震动等恶劣工作环境要求。<
