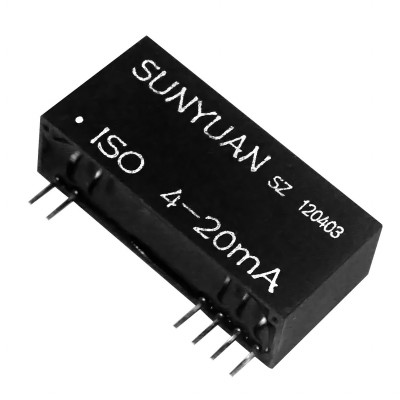

ISO 4-20mA电流环隔离芯片是单片两线制隔离接口芯片,该IC内部包含有电流信号调制解调电路、信号耦合隔离变换电路等。很小的输入等效电阻,使该IC的输入电压达到超宽范围(7.5—32V),以满足用户无需外接电源而实现信号远距离、无失真传输的需要。内部的陶瓷基板、印刷电阻工艺及新技术隔离措施使器件能达到3KVAC绝缘电压和工业级宽温度、潮湿、震动的现场恶劣环境要求。ISO 4-20mA系列产品使用非常方便无需外接任何元件即可实现4-20mA电流环隔离或信号一进二出、二进二出等变换功能。
特 点: 应 用:
●低成本、小体积、标准SIP12阻燃封装 ●模拟信号数据隔离、采集
●信号输入/输出3000VAC隔离电压 ●隔离4-20mA信号传输
●输入输出无需外部电源供电、无需外接元件 ●工业现场信号隔离
●4-20mA电流输入/输出精度高(失真<0.2%) ●地线干扰抑制
●工业级宽温度(-45—+85 ℃) ●信号长线无失真传输
●(7.5—32V)超宽范围输入电压 ●仪器仪表信号收发
●高线性度(非线性度<0.2%) ●电力监控、医疗设备隔离安全栅
●频率响应(小信号带宽):2KHZ(Io=20mA)
●低阻抗(压降<2V)
