隔离变送器/放大器/隔离IC/隔离芯片：脉冲调宽PWM信号隔离转换4-20mA或0-10V模拟信号

适用于工业过程仪表的信号隔离变送

2013/1/11 10:11:27 深圳市顺源科技有限公司供稿

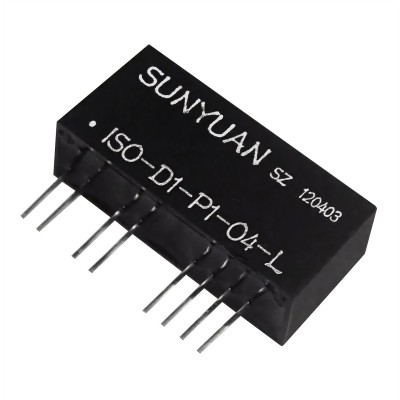

SunYuan　ISO D-P-O系列PWM脉宽变送器是一种将PWM脉冲调宽方波信号的占空比经隔离转换为模拟标准信号的混合集成电路。该产品在同一芯片上集成了高隔离的DC/DC电源电路、PWM驱动电路、高速转换器和信号放大与变换电路等，特别适用于工业过程仪表的信号隔离变送。目前在工业现场远程控制中广泛应用。

ISO D-P-O内部集成的高效率DC-DC隔离电源，分别给IC内部的输入调理电路和输出的调理电路、转换电路供电。SMD工艺结构及新技术隔离措施使该器件能达到：电源、信号的输入/输出 3000VDC三隔离。并且能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。

产品特点：
●　分辨灵敏、响应速度快
●　全量程内极高的线性度（非线性度<0.2%）
●　电源、信号、输入/输出 3000VDC三隔离
●　辅助电源：5V、12V、15V或24V直流单电源供电
●　低成本超小体积，SIP-12符合UL94V-0标准阻燃封装
●　较强的抗EMC电磁干扰和高频信号空间干扰特性
●　工业级温度范围: - 20℃ ~ + 50℃

典型应用：
●　将脉冲调宽PWM信号隔离转换成对应比例的4-20mA或0-10V模拟信号
●　PWM信号变送、隔离、长线传输
●　工业现场PLC控制和变频器控制
●　地线干扰抑制
●　工业锅炉炉温的自动选择控制
●　PWM构建DA变换器

产品选型举例：
例1：　信号输入：20KHz 方波；信号输出：4-20mA；100mSec的响应时间；　辅助电源：24V；
　　　对应产品型号： ISO D5-P1-O1-Q01

例2：　信号输入：50Hz 方波；　信号输出：0-5V；　3Sec的响应时间；　　辅助电源：12V；　　　　　　　对应产品型号： ISO D1-P2-O4-Q3

详细技术资料：
http://www.sun-yuan.com/download/20129118335570754.pdf

顺源科技　近期新出产品资料：
新品（1）一进二出模拟信号隔离放大器IC: ISO EM-U(A)-P-O-O系列。
　　可将传感器检测到的单路模拟信号进行隔离转换后输出两路隔离模拟信号。一路用于监测显示，另一路用于实时控制。该芯片可达到电源、信号输入、两路信号输出的3KVDC，四隔离。

新品（2） PWM脉宽变送器: ISO D-P-O-Q系列。
　　将PWM脉冲调宽方波信号的占空比经隔离转换为模拟标准信号的混合集成电路
详细技术资料：
http://www.sun-yuan.com/download/20127917363775030.pdf

新品（3） 16通道模拟信号隔离采集A/D转换器：ISOAD16
　　产品是基于单片机的智能监测和控制系统，所有用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。16通道间完全隔离，信号输入、输出与辅助电源之间3KV三隔离，抗干扰能力强，可靠性高。宽工作温度范围- 45℃～+80℃。
详细技术资料：
http://www.sun-yuan.com/download/201232019222850298.pdf

新品（4） V/F模拟信号转频率信号隔离变换器
　　将模拟信号隔离转换成相应的数字脉冲频率信号精密隔离变送器。产品可根据用户自定义参数要求制作，出厂前已经过老化和检验校正。
详细技术资料：
http://www.sun-yuan.com/download/201221017545460505.pdf

新品（5）转速传感器信号隔离变送器(多路导轨安装)
　　产品可将转速传感器、正弦波、锯齿波信号或者微弱的波形信号隔离转换成与输入频率相同的方波信号。低成本、小体积，一个模块内可实现单路一进一出（DIN 1x1）、双路二进二出（DIN 2x2）功能。
详细技术资料：
http://www.sun-yuan.com/download/20122316243424095.pdf

新品（6）远程模拟信号隔离放大器
　　产品由一组高精度隔离放大器电路和一组功率放大电路组成，用在对电流信号或电压信号驱动能力要求比较高的场合，也可以用来驱动电磁阀、电磁开关或大功率负载等。
详细技术资料：
http://www.sun-yuan.com/download/20122316113415282.pdf
