电力仪器仪表RS485/232通讯接口抗浪涌防静电高隔离模块电源

WRH隔离电源通过三相电能表国电专项招标检验

    顺源科技根据电能表、配电负荷检测仪、电力负荷控制终端、用电管理终端等电力行业仪器仪表制造厂商要求，按照最新国家电力行业标准(DL) DL/T614-2007的相关规定设计生产出一系列电力仪器仪表RS485接口抗浪涌防静电高隔离模块电源。

    这些电力行业专用的DC-DC模块电源已通过三相电能表(DL) DL/T614-2007招标检验，具有抗浪涌4KVAC（6KVDC)高隔离、8KV防静电、输出稳压（1% 精度）、输出有自恢复过载短路保护等功能。

     产品常用规格有：
　　3KVAC/4KVAC 脉冲群高隔离
　　输出功率0.2W/0.5W/1W/2W
　　5VDC/9VDC/12VDC/15VDC 单电压输出、±5VDC/±9VDC/±12VDC/±15VDC
正负双电压输出和++5VDC/++9VDC/++12VDC/++15VDC 双隔离双路电压输出等。

    符合国家电力行业标准(DL) DL/T614-2007中相关规定设计的产品有：

    1、低成本、小体积Sip 7Pin阻燃封装，抗浪涌4KVAC（6KVDC)高隔离，输出功率 0.2W/0.5W/1W/2W。

    HxxxxS-xW系列：5VDC/9VDC/12VDC/15VDC 定电压单输出，无稳压及自恢复过载短路保护功能，空载时输出电压会升高。

    详细技术资料：

    http://www.sun-yuan.com/download/200912115385074613.pdf

    GxxxxS-xW系列：±5VDC/±9VDC/±12VDC/±15VDC 定电压双输出，无稳压及自恢复过载短路保护功能，空载时输出电压会升高。

    详细技术资料：

    http://www.sun-yuan.com/download/2009113018232517072.pdf

    2、小体积Sip 7Pin阻燃封装，8KV防静电、抗浪涌4KVAC（6KVDC)高隔离，输出稳压（1%精度）有自恢复过载短路保护功能。输出功率 0.2W/0.5W/1W/2W。

    WRHxxxxH-xW系列：5VDC/9VDC/12VDC/15VDC 宽电压输入/稳压单输出，自恢复过载短路保护功能,空载时输出电压不变。

    详细技术资料：

    http://www.sun-yuan.com/download/200911291775599009.pdf

    WDHxxxxH-xW系列：：++5VDC/++9VDC/++12VDC/++15VDC 宽电压输入/稳压双隔离双路输出，有自恢复过载短路保护功能，空载时输出电压不变。

    详细技术资料：

    http://www.sun-yuan.com/download/20091261610858078.pdf

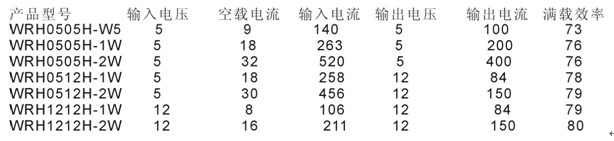

    产品型号举例

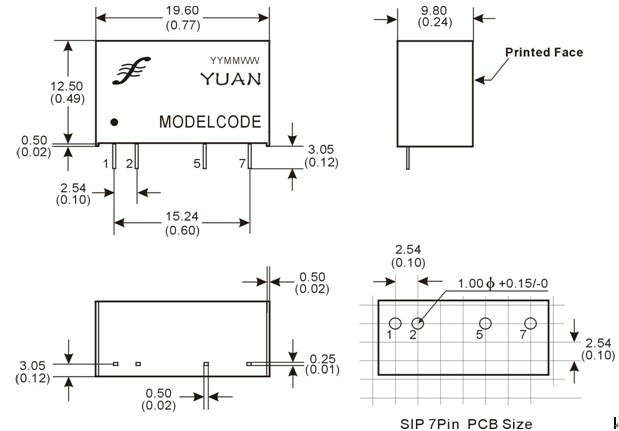

产品尺寸及PCB布线图
