加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2013 年 1 月 30 日 – 凌力尔特公司 (Linear Technology Corporation) 推出精准运算放大器 LTC6090,该器件以高达 140V (或 ±70V) 的电源电压工作。LTC6090 兼有轨至轨输出、3pA (典型值) 输入偏置电流、1.6mV 最大输入失调电压和 3.5µVP-P 低频噪声,可提供高性能 ATE、压电驱动器和 DAC 缓冲器应用所需的精确度。增强的 19V/µs 速率允许输出在不到 8µs 的时间内摆动至 140V。增益带宽积为 10MHz。
LTC6090 为具备高阻抗输入的设计以及对泄漏电流敏感的应用而优化。除了具备裸露焊盘的标准 SO-8 封装,LTC6090 还采用具备保护引脚的 TSSOP 封装。这允许保护环容易地环绕输入放置以完全围住输入。
热特性是任何高压和空间受限系统都关注的问题。LTC6090 的设计考虑到了这些挑战。电源电流的最大值仅为 3.9mA。输出电流的典型值为 ±10mA。当该器件的结温超过 145°C 时,热标记引脚 (TFLAG) 发出信号。这个引脚可以连接至输出停用引脚,以实现主动式热量管理。TSSOP-16 和 SOIC-8 封装版本均包括裸露焊盘,以最大限度地降低热阻。
LTC6090 有三种温度范围:0°C 至 70°C、-40°C 至 85°C 和 -40°C 至 125°C 结温。千片批购价为每片 3.45 美元。如需更多信息,请登录 www.linear.com.cn/product/LTC6090。

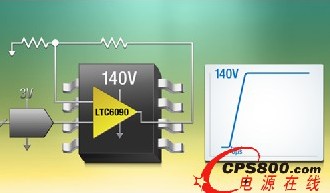

LTC6090 驱动精准的 140V 信号
性能概要:LTC6090
• 电源电压范围:±4.75V 至 ±70V (140V)
• 0.1Hz 至 10Hz 噪声:3.5µVP-P
• 输入偏置电流:最大值为 50pA
• 低失调电压:随温度变化的最大值为 1.6mV
• 轨至轨输出级
• 输出吸收和供电电流:10mA
• 10MHz 增益带宽积
• 19V/µs 电压变化速率
• 11nV/√Hz 噪声密度
• 热停机
• 采用耐热增强型 SOIC-8E 或 TSSOP-16E 封装
