一种运行可靠的无触点稳压器——SGW5C无触点感应式稳压器

　　一、稳压器产品的现状

　　稳压器产品，在中国市场已有20多年的历史，已广泛应用到工业、能源、交通、信息、航空、航运、国防、教育、文化等领域。稳压器的主要电路结构，从最初的机械碳刷式，到目前流行的无触点补偿式，经历了好几代的发展变化。

　　目前市场上的稳压器，很多仍是机械碳刷式结构，它虽然也有一些优点，但由于使用了机械传动和碳刷进行调节，所以具有碳刷工作寿命短、可靠性差、动态响应时间长等许多缺点，因此正在被无触点补偿式稳压器所取代。

　　无触点补偿式稳压器，是采用可控硅模块进行调压，无机械操作、无碳刷接触，因此克服了机械碳刷式稳压器的主要缺点。但这种无触点补偿式稳压器仍然存在一些缺点：如只能有级调压、稳压精度不高(一般为3%)，所用补偿变压器个数较多，因而补偿变压器的转换开关也多，电路相对复杂等。

　　二、SGW5C无触点感应式稳压器的研发

　　国民经济各行各业都在迅猛地发展，因而对电源产业提出了更多更高的要求，这就迫使电源行业在研发过程中不断探索，利用各种相关技术，做出符合要求的电源产品，以满足各行各业的需求。

　　上海潘登新电源公司综合上述两类产品的优点，克服其缺点，对传统的电机技术加以利用改造，开发生产了SGW5C无触点感应式稳压器。这种稳压器的主体结构为感应式调压器，其工作原理与电机原理相似，它没有任何接触部件及磨损部件(如碳刷等)，属于无触点调压，没有噪音，不会产生火花电弧而造成突波，无碳刷磨损，瞬间超载能力强，故障率低，安全性高，不会有经常性的维护保养问题。因为它是利用电磁感应原理工作的，所以能连续无级、线性的调整输出电压，工作过程中无电压跳变、无分接浪涌和波形突变。

　　SGW5C无触点感应式稳压器，适用负载广泛，能承受瞬时超载，可长期连续工作，具有体积小、重量轻、使用安装方便、运行可靠等优点。可广泛应用于工业、能源、交通、信息、航空、航运、国防、教育、文化等领域的大型机电设备、金属加工设备、生产流水线、建筑工程设备、医疗器械、轻纺设备、空调、广播电视设备及照明负载等需要稳压的场所，特别适合频繁启动的电动机负载，能承受启动时瞬时5~8倍大电流。

　　稳压器的应用中，产品的工作可靠性和使用寿命，一直是用户最关心的问题。SGW5C无触点感应式稳压器，具有体积小、过载能力强、故障率低、坚固、耐用、易维护等特点，是现阶段工作运行很可靠的稳压器。

　　三、SGW5C无触点感应式稳压器与数控自动化设备

　　SGW5C无触点感应式稳压器，特别适合数控机床等各种数控自动化设备。近十几年来，数控设备在我国迅速发展，如何充分发挥、利用好数控设备的各项性能和加工精度，保证数控设备的高效正常运行，与企业的经济效益有着十分密切的关系。

　　数控设备使用现场的电磁环境一般较为恶劣，特别是附近大型电气设备启动、停止时，会在公用交流电网和控制回路上产生大量电压瞬变和浪涌，其幅值可高达数千乃至上万伏，且每天可发生数千至上万次。长期承受如此大幅值和高频次的电压危害，将对数控设备的正常运行产生严重影响，轻则使数控设备报警而无法正常工作，重则对数控设备的控制电路板造成损坏。甚至导致有关参数数据的丢失。

　　SGW5C无触点感应式稳压器，配有按美国JOSLYN防雷防浪涌技术生产的浪涌防护器，JOSLYN技术是防浪涌行业的世界级先进技术，能在纳秒(ns)级的时间内，迅速有效地抑制电网中的浪涌高压和瞬变干扰，从而保障数控设备的良好运行，提升数控设备的整体性能，并延长其使用寿命，大幅减少维护维修费用。

　　四、SGW5C无触点感应式稳压器的工作原理

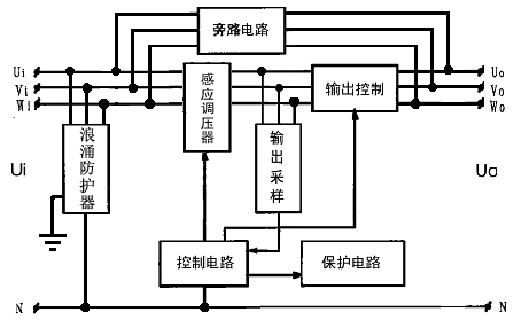

　　SGW5C型三相无触点感应式稳压器原理框图

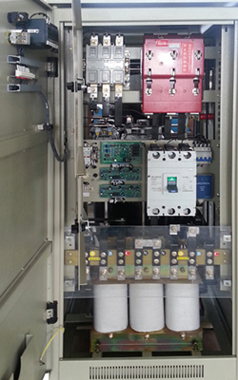

　　SGW5C无触点感应式稳压器，主要由感应调压器、补偿变压器、控制电路、输出采样电路、输出控制电路、保护电路、浪涌防护器、旁路电路等单元组成。

　　其工作过程为：当输入电压波动或负载变化时，通过输出采样电路获取反馈电压，经与基准电压进行比较判断，然后由控制电路输出控制信号，控制感应调压器工作，达到稳定输出电压的目的。同时，控制电路还对保护电路和输出控制电路进行控制，产生相应的动作。

　　SGW5C无触点感应式交流稳压器，其主要部件是感应调压器，它是通过改变转子对定子的电角度，从而改变定子绕组感应电压的部件。

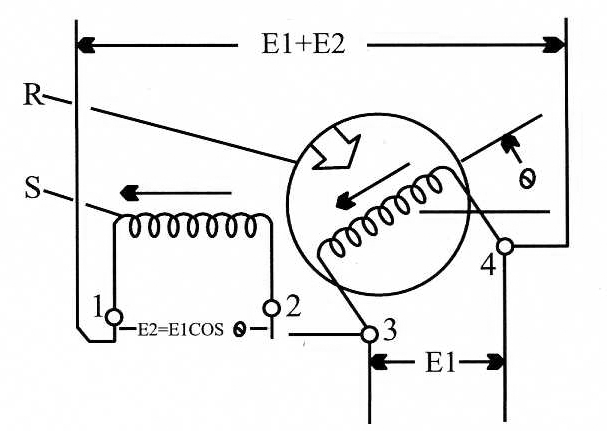

　　感应调压器的主要构件为转子R和定子S（如下图所示）。转子绕组为一次绕组，与电网并联;定子绕组为二次绕组，与负载串联。当3-4间加电网电压E1时，二次绕组感应的电压E2随两绕组交角Θ的变动而变化，E2=E1*COSΘ。改变一次、二次绕组的电角度，就可以连续改变输出电压。

　　五、SGW5C无触点感应式稳压器的产品特点

　　■ 无间断线性调整电压

　　利用电磁感应原理调整电压，可连续无间断、线性地调整输出电压，不会产生噪声、火花、电弧和突波，给负载提供的电力品质与输入端完全相同。

　　■ 坚固耐用使用寿命长

　　稳压器内部主体为感应调压器，调压器中无任何接触元件、磨损元件;其主要构造由壳体、线圈、矽钢片组成，对于突波、非线性负载的冲击均能承受，坚固耐用为其主要特点，设计使用寿命超过15年。

　　■ 超载能力强

　　感应调压器是通过绕组线圈来传导电流的，其他形式的调压器是通过碳刷或可控硅模块来传导电流，所以，相比较而言，无触点感应式稳压器的超载能力是最强的。不会因一时过载而造成稳压器的损坏。尤其能适应电机启动时5～8倍正常电流的冲击。

　　■ 简易的保养及维护

　　调压器内部采用模组化设计，所有元件均按标准规格化，且主要结构线圈部分，平常只要保持外部清洁，无需任何保养及维护。

　　■ 体积小重量轻

　　调压器采用新的专利制造技术及高强度新型专利结构设计，配合精密的机械加工，使其能以较小的体积，较轻的重量，而达到最大的容量。

　　■ 能容忍恶劣环境

　　产品采用高品质零件组装而成，在恶劣的温度、湿度、震动及污秽环境中使用，不降低其使用寿命。

　　■ 严格材料选用

　　调压器采用高磁导、低铁损矽钢片，冲片后再经退火处理，使材质特性稳定;采用F级绝缘材料，无氧漆包铜线，使铜损达到最低。

　　■ 输入电压补偿范围经济实用

　　稳压器的输入电压补偿范围设计为±15%，对于绝大部分工业设备用户，这样的指标已经能够满足需要，避免了不必要的追求高指标而增大产品的体积、重量和成本。

　　(上海潘登新电源有限公司)
