集中抄表系统数据采集器电源解决方案

    一、应用概述

    集中抄表系统可以实时精准的采集水、煤气或天然气、电和热量等各种能量表的数据，并进行有效分析，为合理分配能源提供了参考，因而得到广泛应用。典型的集中抄表系统如图一所示，现场的能量表通过数据采集器采集的数据以独立的有线通信网路如RS485、和电源线共线如电力线载波通信或者无线通信方式如Zigbee的方式将数据上行到集中器中进行数据的汇总，集中器则通过CAN、以太网、GPRS等方式将数据远传到公用通讯网服务器供工程师进行数据分析。

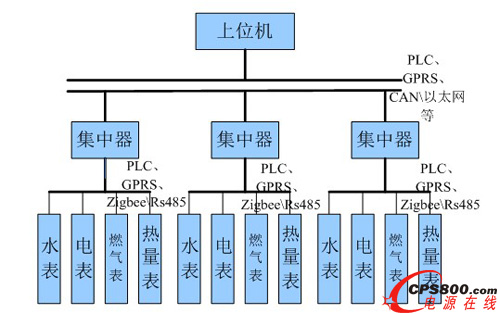

图一 集中抄表系统结构框图

    二、数据采集器结构框图

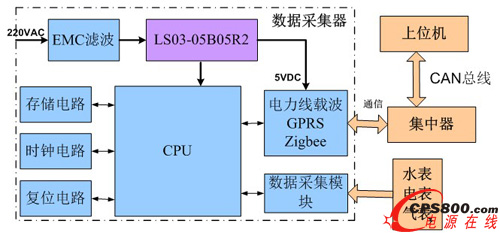

图二 数据采集器结构框图

    数据采集器上一般采用的方式为无线zigbee、电力线载波、RS485通讯等方式和集中器通讯。

    三、电源解决方案

    数据采集器一般和电表、燃气表、水表或者热量表（这里统称能量表）分开设计，因此需要独立的供电电源，因为数据采集器的数量和电表一样非常大，因此对于电源来说，具有两个大的特点：高性价比和小体积。这个方案选用金升阳的LS03-05B05R2为SIP封装，体积小，性价比高，完成从市电220VAC取电给数据采集器控制芯片、通信芯片和数据采集模块供电的需求。

    四、电源方案优势特点

    SIP小体积

    高性价比

    满足UL、CE认证

    卧式和竖式可选

    五、推荐产品

    LS03-05B05R2

    技术手册下载网址：http://www.mornsun.cn/UploadFiles/pdf/LS03_CN.p<
