600mA负LDO+可提供轨至轨工作、可编程电流限制和输出电流监视器

    凌力尔特公司 (Linear Technology Corporation) 推出 LDO+™ 系列最新成员 LT3090，该器件是一款 600mA 低压差负线性稳压器，可提供低噪声、轨至轨电压工作、精准可编程电流限制和双向输出电流监视器。该器件能补偿电缆压降，可非常容易地并联以实现更大的电流或更强的 PCB 散热，也可配置为浮置三端稳压器。LT3090 的输入电压范围为 -1.5V 至 -36V。用单个电阻器可设定 0V 至 -32V 的可调轨至轨输出电压，压差电压仅为 300mV (满负载时的典型值)。该器件具备已微调和准确度为 ±1% 的 50µA 电流源基准，并在整个电压、负载和温度变化范围内提供 ±2% 的输出电压容限。由于该器件的单位增益电压跟随器架构，所以其输出电压调节、带宽、瞬态响应和输出噪声 (在 10Hz 至 100kHz 带宽范围内为 18µVRMS) 不受输出电压影响。LT3090 非常适用于负逻辑电源、低噪声仪表和 RF 电源、坚固的工业电源以及后稳压开关电源。

    LT3090 可用小型、低成本陶瓷电容器等多种输出电容来实现卓越的稳定性。该器件在采用最小值为 4.7µF 的输出电容器时可稳定。单个电阻器调节精准可编程电流限制。该器件的双极性电流监视器提供或吸收与输出电流成比例的电流，对系统监视是十分有用。LT3090 的双向停机能力允许该器件以正或负逻辑电平工作。此外，LT3090 的准确停机门限使可编程 UVLO 门限能用于稳压器的输入电源或用于正的系统电源电压。该 IC 的内部保护电路包括具折返的精准电流限制和具迟滞的热停机。在双极性电源应用中，该稳压器的负载返回到正电源，OUT 引脚可以拉至高于 GND 多达 40V，而且仍将允许 LT3090 安全地启动。

    LT3090 采用扁平 (0.75mm) 3mm x 3mm 10 引线 DFN 和 12 引线 MSOP 封装，两种封装均有底面导热焊盘。E 级和 I 级工作节温范围为 -40°C 至 +125°C，H 级为 -40°C 至 +150°C，MP 级规定为 -55°C 至 +150°C 的最宽工作结温范围。E 级版本的千片批购价为每片 2.15 美元，所有器件都有现货供应。

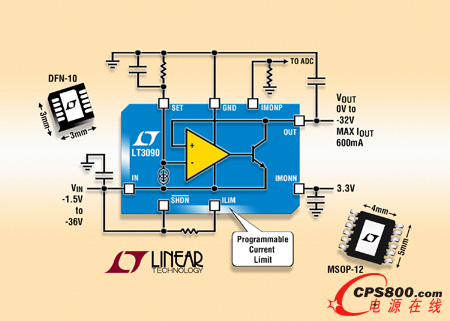

    照片说明：600mA 负 LDO

    性能概要：LT3090

    输出电流：600mA

    用单个电阻器设定输出电压

    50μA SET 引脚电流：初始准确度为 ±1%

    可编程“砖墙”电流限制

    双极性输出电流监视器

    可并联以实现更大的电流和更强的散热

    低压差电压：300mV

    低输出噪声：18μVRMS (10Hz 至 100kHz)

    可配置为三端浮置稳压器

    宽输入电压范围：-1.5V 至 -36V

    轨至轨输出电压范围：0V 至 -32V

    正/负停机逻辑或 UVLO

    具折返的内部备份电流限制

    采用 4.7μF 最小值输出电容器可稳定

    采用陶瓷或钽电容器可稳定

    反向输出保护

    耐热情能增强型 12 引线 MSOP 和 10 引线 3mm x 3mm x 0.75mm DFN 封装<
