广州亚运会网球中心电力监控系统方案
【摘要】：随着电力工业的快速发展、计算机网络技术的成熟、智能电力仪表的应用，电力系统监控已进入智能化、网络化、数字化的时代。本文介绍基于网络电力仪表（ACR系列）的Acrel-2000电力监控软件在广州亚运会网球中心的应用。介绍了电力监控系统在大型国际赛事中的应用。
0 引言
配电自动化，是一项集计算机技术、数据传输技术、控制技术、现代化设备及管理于一体的综合信息管理系统。其目的是提高供电可靠性，改善电能质量，向用户提供优质服务，降低运行费用，减轻运行人员的劳动强度。
随着电力网络的不断发展，用电负荷的持续增长，各种新型负载不断涌现，用户更加关注电能质量问题，同时也对电能质量提出了更加严格的要求。用户需要更加有效的电力监控管理解决方案来应对上述变化带来的挑战，以实现配电系统持续可靠、高效低耗的运行。
本文以广州亚运会网球中心电力监控系统为例，简单介绍变电站的配电自动化监测系统。
1 项目概况
广州亚运会网球中心位于广东奥林匹克体育中心西北面，总建筑面3350平方米，由一个可容纳10000名观众的比赛主场、一个可容纳2000观众的比赛副场和14块室外标准网球场及相关附属用房组成。
网球中心整个配电系统分为高低压两个部分，分别位于高压变电所及低压变电所，电力监控系统位于配电室旁边的电力监控值班室。其中高压配电室共计5个回路，分别为10KV进线1、10KV进线2、1#变压器出线、2#变压器出线及联络；低压变电所共计145个回路，分别采用ACR220E及ACR220ELH，其中ACR220ELH安装于低压进线及发电机进线中。详细清单如表一所示：
表一：
2 用户需求
网球中心承担着亚运会网球比赛的重担，其对供配电系统的稳定性，安全性要求极高。因此建设一套高效、稳定、可靠的电力监控系统对于比赛的顺利进行起着非常重要的作用。电力监控系统工作站，实现对网球中心所有回路设备的运行状态的进行检测、预警，故障分析、统计输出；

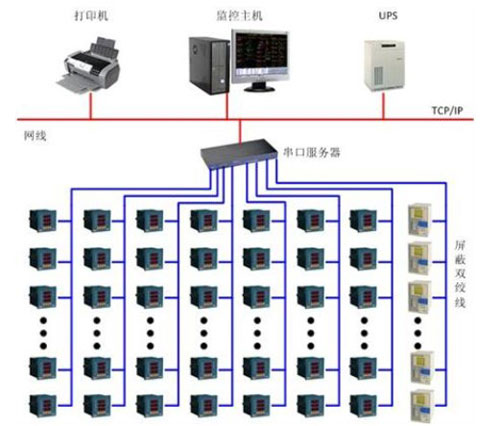

网球中心属于广州奥林匹克中心，系统设计将网球中心电力监控数据通过奥体中心内部局域网，将数据通过Modbus TCP的方式上传至奥体中心数据中心，同时在广州市供电局10楼设置电力监控系统工作站，数据通过网络公司局域网，通过广东省104规约传输至供电局调度中心。从多方位，全角度，深层次来确保亚运供电万无一失。
- 1
- 2
- 3
- 总3页
