上海电气电站(东厂)在用电高峰期优化生产方案探讨
摘要：随着科技的发展，大型企业用电越来越多，如何便捷的管理用电，并且保证电网安全稳定运行就非常值得关注了。变电站自动化控制是一项提高变电站安全、可靠稳定运行水平，降低运行维护成本，提高经济效益，向用户提供高质量电能服务的一项措施。本文就基于Acrel-2000电力监控软件和ADL3000、ACR330ELH、ACR320EL网络电力仪表的监测系统，介绍该系统在变电站用电高峰期优化生产的重要作用。
一、概述
上海电气电站厂区内有多个公司的生产厂房，都是高耗能的生产车间，尤其是核电车间，电阻炉车间等，日用电量巨大，电站厂区内共有2个高压变电所，3个低压配电房，提供全厂区内的生产、照明、空调用电及其它用电等。寒暑季节是用电的高峰期，每逢这时候电网负荷就越来越接近顶峰。此时对各高能耗企业必须实行拉闸限电，分时用电等等措施实现电网的稳定。上海电气电站也不例外，供电局给该站限定了负荷的最高上限，一旦超过了最高负荷，那么就会接到供电局的罚单，因此为了协调厂区内各厂家和用户公司的最大利益，如何限电，如何平衡各方面的需求就是一个尖锐的问题。长期的供电负荷与生产订单之间不可调节的矛盾，给厂区内配电部门带来了很大的压力。进而向专业的电力监控系统开发商寻求一个妥善的解决方案。下面就介绍一个非常成功的解决方案。
二、方案分析
安科瑞电气股份有限公司给上海电气电站提供了一个主动调制和被动调制相结合的方案：
1主动调制
主动调制带有一定的强制性，它要结合给方面的因数然后做出主观上的判断和方案，主动调制就是基于Acrel-2000电力监控软件和ADL3000、ACR330ELH、ACR320EL网络电力仪表的监测系统。在配电柜、出线柜、计量柜加装上述智能仪表。然后采用分层分布式计算机通讯网络构建系统，该系统分为间隔层、通讯层和站控层。
隔层主要的设备为：多功能网络电力仪表、开关量、模拟量采集模块和智能断路器等。这些装置分别对应相应的一次设备安装在电气柜内，这些装置均采用RS485通讯接口，通过现场MODBUS总线组网通讯，实现数据现场采集。
中间层主要为：通讯服务器，其主要功能为把分散在现场采集装置集中采集，同时远传至站控层，完成现场层和站控层之间的数据交互。
站控层：设有高性能工业计算机、显示器、UPS电源、打印机、报警蜂鸣器等设备。监控系统安装在计算机上，集中采集显示现场设备运行状况，以人机交互的形式显示给用户，同时用户可以通过系统软件发送指令至现场设备，实现远程遥控功能。
该系统的主要功能
1） 数据采集与处理
数据采集是配电监控的基础，需要完成采集的信号包括：三相电压U、三相电流I、频率Hz、功率P、功率因数COSφ、电度EPI。
该功能使管理者能了解到各个回路的功率，功率因数，电流等重要的负荷参量，为主动调制提供了准确的依据。
2） 人机交互
系统提供简单、易用、良好的用户使用界面。采用全中文界面，显示低压配电系统电气一次主接线图，显示配电系统设备状态及相应实时运行参数，画面定时轮巡切换；画面实时动态刷新；模拟量显示。

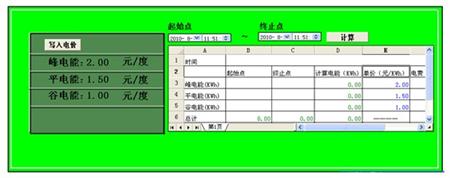

3） 电能管理
自动进行日、月、年的电能统计，同时生成日、月、年报表等。该功能为管理者提供便捷的准确的报表，各回路用电量的分析后，为主动调制提供了详尽的材料。

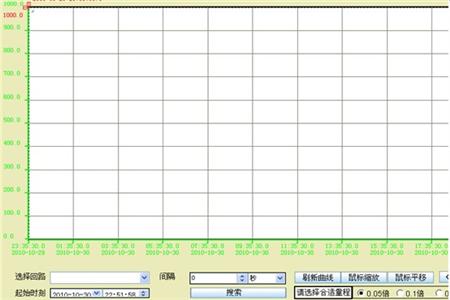

4） 运行负荷曲线
定时采集进线及重要回路电流负荷参量，自动生成运行负荷趋势曲线的，方便用户及时了解设备的运行负荷状况。
该功能可以观察往年同期各回路的负荷曲线，可以找出各回路用电的规律性。从而使主动调制更加准确合理。
5） 报警设置

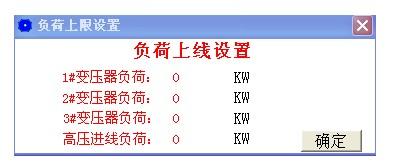

负荷上限设置 ：可以为高压进线负荷、各变压器负荷分别设置上限，当实时数据超过上限，该数据有黑色变成红色，并且在实时报警和历史报警中都留下记录。如图
该功能可以对每台变压器设定负荷上限，以及对每个出线回路做上限设置，一旦超出负荷的上限，系统就会报警，并且在事件记录中形成记录。管理者可以通过他来管理和限电。
