哈飞空客复合材料制造中心新厂房电力监控系统

2013/11/6 21:41:36   安科瑞电气股份有限公司  供稿
分享到:

    摘要:本文介绍基于Acrel-2000电力监控软件和电力监控仪表,设计并实现了一套分散式采集和集中控制管理的自动化数据采集系统。系统实现远程精细化和实时性数据采集,避免人工采集数据的偏差,提高了供电质量和管理水平,具有简明实用、投资少等优点。

    0   引言

    配电自动化,是指利用现代化的通信技术,电子技术,计算机技术及网络技术,结合实际电力设备,将配电网的检测,控制,计量和供电部门的管理工作很好的融合在一起。

    配电自动化系统包括很多部分,其中配电监测是配电自动化系统的一个非常重要的组成部分。其主要功能包括:数据采集和监控(SCADA),配电网运行管理,用户管理,地理信息系统(GIS)等。随着计算机技术,网络技术和通信技术的飞速发展,我国电力行业正朝着信息化程度更高的方向发展,各种先进的信息技术正逐步应用于配电自动化监测系统当中。

    本文以哈飞复合材料制造中心电力监控系统为例子,简单介绍以下变电站的配电自动化监测系统。

    1 项目介绍

    哈尔滨哈飞空客复合材料制造中心新厂房于2009年6月破土动工,规划总面积为80,000平方米。其中包括工业区、技术区、清洁区、办公区和其它辅助设施。

    新厂房主要用于空中客车A350XWB复合材料零部件的生产,包括方向舵、升降舵、19段维护舱门和部分机腹整流罩。复合材料制造中心完全采用空客的工艺流程与标准,采用高技术水平生产工艺并配备所需的各项先进设备,包括:自动铺带机、热压罐、自动切边机、无损探伤设备等。

    上海安科瑞电气股份有限公司,负责完成哈尔滨哈飞空客复合材料制造中心电力中心两个配电室各回路电力参数的实时监测。

    2 用户需求

    客户对电力监控系统提出以下要求:首先要实现对电流,电压,功率等基本电参量遥测及电参量越限报警,一次主接线图界面显示;其次,要具备历史数据的查询,电流曲线趋势的实时以及历史查询功能,事件记录,系统运行异常监测,故障报警及操作记录;再次,要具备报表查询与打印;系统负荷实时、历史曲线,用户权限管理主要功能;最后,在电力中心两个配电室各配置电力监控软件一套,两个配电室通过电力监控主机的Internet浏览器互相浏览彼此配电室的电力监控画面。

    3 设计方案

    3.1参考标准

    ISO/IEC11801  《国际综合布线标准》

    GB/50198-94      《监控系统工程技术规范》

    GB/J63-90   《电力装置的电测量仪表装置设计规范》

    GB/T13730   《地区电网数据采集与监控系统通用技术条件》

    GB2887    《计算站场地技术要求》

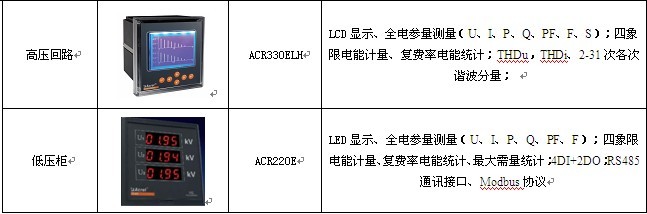

    3.2仪表选型

    3.3组网结构图

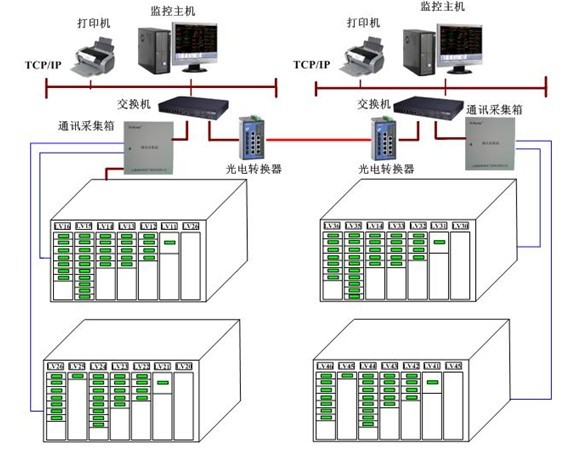

    1#和2#配电室通过一根单模四芯光纤互联组成局域网,配合安科瑞公司Acrel-2000组态软件的WEB发布功能,实现互相浏览彼此配电室的电力监控画面,系统组网画面如下:

图1组网结构图

    4 系统功能

    4.1 0.4KV一次系统图

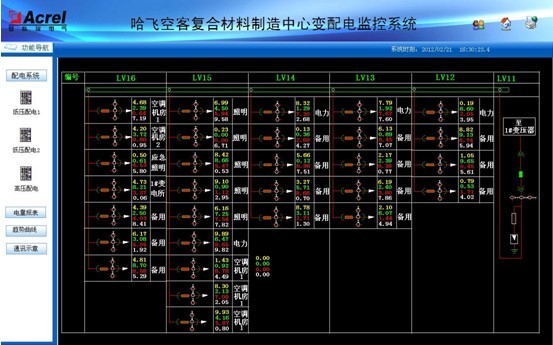

    系统一次图:直观地显示低压系统各回路的状况,并实时显示三项电流和三项总功率信息。

图2系统一次图

  • 1
  • 2
  • 总2页
